Интегрированная охрана что это
13 Общие сведения об интегрированных системах охраны
13.1 Принципы организации интегрированных систем охраны
13 ОБЩИЕ СВЕДЕНИЯ ОБ ИНТЕГРИРОВАННЫХ СИСТЕМАХ ОХРАНЫ
13.1 Принципы организации интегрированных систем охраны
13.1.1 Определение интегрированной системы охраны
Проблема безопасности любого объекта требует для своего решения определенного подхода. Так, для обеспечения безопасности небольших объектов, как правило, достаточно использования технических средств охранной сигнализации. В то же время очевидно, что решить проблему безопасности объектов, несанкционированное проникновение на которые может привести к особо крупному или невосполнимому ущербу, угрозе здоровью либо жизни большого количества людей, с помощью одних лишь средств сигнализации невозможно. Поэтому у нас в стране и за рубежом в охране таких объектов стали широко применяться охранные комплексы, включающие в себя, кроме средств охранной сигнализации, средства телевизионного наблюдения и контроля доступа. Первые комплексы представляли из себя, как правило, симбиоз из трех независимых, не связанных между собой подсистем и не могли решить поставленную проблему, так как утроенный объем продублированной каждой подсистемой информации практически не поддавался обработке и не позволял оператору принять правильное решение.
В связи с этим в последнее время общепризнанным стал комплексный подход к обеспечению безопасности важных объектов, одним из основных направлений которого является создание интегрированных систем охраны (ИСО).
В самом общем виде целью интегрирования является получение ИСО новых функций при сохранении в полном объеме возможностей ее отдельных составных частей, экономия необходимых для реализации этих функций средств, максимальная автоматизация действий по всем направлениям защиты объекта. Информация оператору выдается после анализа и обработки в самой системе, что позволяет повысить ее достоверность и оперативно принять решение в соответствии с возникшей ситуацией.
Формализованное определение ИСО еще не вполне сложилось, однако, обобщая мнения специалистов, можно считать, что интегрированная система охраны есть совокупность объединенных общим управлением систем и средств охранной сигнализации, контроля доступа и/или видеоконтроля, обладающих технической, информационной, программной и эксплуатационной совместимостью и предназначенных для решения задач охраны объекта.
В состав ИСО, при необходимости, могут входить другие подсистемы, обеспечивающие, например, нормальное функционирование систем жизнеобеспечения, пожарную и информационную безопасность и т.п.
Входящие в состав ИСО технические средства, отдельные подсистемы, составные части, элементы в той или иной степени функционально пересекаются между собой и имеют кроме общего и свое локальное управление.
Управляющим и обязательным звеном любой ИСО является подсистема охранной сигнализации. Остальные подсистемы предназначены для усиления охраны объекта и, в зависимости от предъявляемых к уровню его безопасности требований, могут входить либо не входить в состав ИСО.
13.1.2 Структура и функции интегрированной системы охраны
Большинство ИСО строятся по принципу двухуровневого интегрирования.
Такое построение ИСО имеет ряд преимуществ:
— благодаря гибкой архитектуре система легко конструируется из определенного набора модулей и блоков практически для любых объектов;
— в процессе эксплуатации достаточно просто наращивать и совершенствовать функции системы путем подключения различных типов регистрирующих и исполнительных устройств.
ИСО строятся на базе компьютерных технологий и структурно могут быть разбиты на следующие составные части:
— устройства приема, передачи и обработки сигналов, позволяющие получать максимально полную информацию и воссоздавать на центральном пульте охраны всестороннюю и объективную картину состояния помещений и территории объекта, работоспособности аппаратуры и оборудования;
— исполнительные устройства, способные при необходимости действовать автоматически или по команде оператора;
— пункт (или пункты) контроля и управления системой отображения информации, через которые операторы могут следить за работой всей ИСО;
— центральный процессор, наглядно представляющий и накапливающий информацию для ее последующей обработки;
— коммуникации, с помощью которых осуществляется обмен информацией между элементами ИСО и операторами.
Такая структура ИСО обеспечивает им следующие функциональные возможности:
— контроль за большим количеством помещений и территорий с организацией нескольких рубежей охраны;
— многоуровневый доступ сотрудников и посетителей с четким разграничением полномочий по праву доступа в определенные охраняемые зоны, по времени суток и дням недели;
— идентификацию объекта, пересекающего определенный рубеж;
— распознавание нарушителя, позволяющее персоналу охраны принимать наиболее рациональные меры противодействия;
— взаимодействие постов охраны и органов правопорядка при несении охраны и в случаях локализации происшествий;
— накопление документальных материалов для использования их при расследовании и анализе происшествий.
Кроме этого, возможность гибкого программирования ИСО и отдельных подсистем позволяет активно противодействовать таким несанкционированным действиям, как прерывание каналов передачи тревожной информации; частичная нейтрализация системы лицами, имеющими доступ к отдельным ее элементам и подсистемам; уничтожение информации о происшествии; нарушение персоналом охраны установленного порядка несения службы и т.п..
13.1.3 Выбор характеристик ИСО для конкретного объекта
Практическое воплощение ИСО на конкретном объекте ставит перед разработчиками и исполнителями ряд проблем, например:
— определение основных характеристик ИСО в целом;
— определение степени интегрированности;
— определение интеллектуального уровня системы для уменьшения отрицательного влияния человеческого фактора;
— выбор технических средств;
— экономическая обоснованность выбранного варианта.
Несмотря на то, что уже существуют общие подходы к организации ИСО, решение указанных задач остается сугубо индивидуальным. Это обусловлено не только размерами и архитектурно-планировочными особенностями объекта, но, в первую очередь, разнородностью охраняемых зон с точки зрения необходимого уровня безопасности. Очевидно, что к оборудованию хранилища ценностей предъявляются более жесткие требования, чем к оборудованию обычного служебного помещения. При этом желательно нахождение разумного компромисса между концептуальными требованиями безопасности и реальными возможностями существующих технических средств (например, часто хороший результат дает использование одной подсистемы для решения функциональных задач другой подсистемы, усиление роли человеческого фактора, если дальнейшая автоматизация и насыщение объекта техническими средствами и системами уже не дает ощутимого эффекта).
Сначала максимально конкретно, с возможно более детальной проработкой решают вопросы верхнего уровня: общие вопросы, касающиеся стратегии охраны объекта, реакций на возможные нарушения, процедуры принятия решений и ответственности за них и т.п.
— оборудование известных крупных фирм (Sony, Panasonic и др.). Как правило это новейшие разработки, высокие качество и надежность которых гарантируются, как правило, не столько сертификатами, сколько торговой маркой. Стоимость такого оборудования весьма высока;
— оборудование менее известных компаний, имеющее сертификаты качества. Это, как правило, несложное и относительно недорогое оборудование.
Дешевое оборудование, неизвестно кем и как производимое и поставляемое на продажу, не дающее гарантий качества, применять не следует.
При выборе оборудования следует обратить внимание не только на выполнение системой необходимых вам функций, но и на удобство эксплуатации, порядок гарантийного и послегарантийного обслуживания, возможность оперативного приспособления системы к изменяющимся функциям объекта достаточно простыми методами.
Классификация интегрированных систем безопасности
Все современные оборудование безопасности связанно с системами интеграции и автоматизации. Это относиться не только к средству защиты и безопасности, а также к программе обеспечения контроля и управления функциями и жизнеобеспечением жилых домов, офисов, административных зданий и прочих объектов. Это явление привело к появлению интегрированным системам безопасности, и возникновению больших возможностей.
Что называют интегрированные системы?
ИСБ – это комплексная платформа, которая заключается из программы снабжения и аппарата. Система охраны – это комплексная защита технических средств, ценностей, человеческий фактор и самого объекта. Она располагает разные уровни сетевой структурой, что управляет автоматизацией. Она состоит из общего центра, с присутствием путей коммуникации, установления, контроля, а также приемом информационных данных. Все это основано на сетевых компьютерных программах. Благодаря им система ведет сбор, и обрабатывают данные с разнообразных источников, и при этом можно контролировать все средства автоматизации.
На предоставленную систему безопасности распространяются многие действующие законодательные положения, нормативы и требования, ведь это устройство, которое ведет контролирование и учет безопасности по разным объектам.
Главные представления
ИСБ по действующей нормативной базе управление, возможно, разделить на следующие группы:
В результате, возможно, определить, что является интегрированные системы обеспечения безопасности.
Расшифровка ИСБ
ИСБ – это комплекс всех технических средств. Их предназначают для того, чтобы контролировать и управлять разными устройствами. К примеру, сигнализации, как пожарной, так и охранной безопасностью, и мониторинговым присмотром. Они имеют отличие по совместимости: информации, программы и технологии. Что позволит рассматривать систему, как единый автоматизированный комплекс.
Эта система имеет структуру, что обеспечить безопасность и защиту одновременно от многих источников угроз. Может защитить от пожара, либо от его возникновения, от различного рода криминальных опасностей.
Нынешняя интеграция системы безопасности, организованная на структуре сети, и включает как компьютерную сетевую систему, так и локальную систему с разными уровневыми трудностями вычислительных устройств.
В основу состава системы входят следующие подсистемы:
На любом предприятии большой поток людей, и поэтому установить интегрированную систему безопасности необходимо обязательно. Также нужно применять ИСБ в любой организации, либо объекте, где имеются культурные, материальные ценности, научные доклады, разработки, медицинские исследования. Предоставленная система позволит защитить и обезопасить ценности, людей и объект, от всевозможных неполадок, аварий сбоев и прочих угроз.
Уровни
В состав второй степени входит система, что имеет главные элементы управления, ведется контролирование разных систем. Каждая часть локальной системы обеспечивает выполнение важных задач в своем округе, даже когда нарушается связь с первым уровнем. Для взаимосвязи между механизмами, необходимо применять интерфейс RS485, либо ему подобные. Благодаря чему можно построить полноценную сеть промышленности. Она будет отличаться скоростью обмена данных и информации, и уровнем защиты от препятствий. Взаимосвязь между всеми уровнями ведется через сеть-контроль, подключенную к серверу. В отдельных системных комплексах, где применяют систему, имеется выход прямо на первый уровень, через ай пи.
В третьем режиме содержится адресное серверное зачисление, которое подключают к отдельным контролерам. В большинстве вариантах применяют интерфейс RS485. По количеству устройств в сети, которые можно подсоединить к системе проверки достигает до 256. При этом они разнообразны: от простых с стандартным набором, до сложных.
Основное направление – это обеспечить результативной работой все системы технического характера, сохранить энергию. А также ликвидация неполадок, которые возникают в условиях в период использования объекта.
Применение
ИТСБ в данном формате сегодня можно встретить на офисных, либо жилых объектах. Их внедряют в индустриальные и производственные организации. С их помощью открываются большие возможности для создания комплексов. Благодаря системе можно обеспечить безопасность и защитить не только самого здания, но и людей, которые в нем перебывают. Защитить их от разных видов угроз, что возникают в период работы.
С компьютерной связью разных систем, можно сэкономить, а также обеспечит выполнение различного рода функций. Они сами могут функционировать, как полноценные функциональные комплексы управления, безопасностью объекта.
Процесс интеграции
ИСБ в комплексе создаются на протяжении некоторых этапов. Среди главных выделяют следующие:
Все объекты, что применяют охранную систему, можно рассматривать как уникальный. И благодаря этому структура, созданная профессиональными специалистами, рекомендует индивидуальный экземпляр, который создается под определенные объекты.
Особенности
При создании системы нужно учитывать все положения функционирующего законодательства и нормативных требований в области создания данных устройств. Одними из главных задач являются порядок проектирования, согласования, утверждение и разработка технической документации, техзадание, А дальше установка, контроль и сдача производства в эксплуатацию, как комплекса, так и отдельных элементов.
Важно знать! Все охранное оборудование нужно собирать, налаживать и проводить испытание, только на месте, где будет работать данный объект.
Проектирование
Самая главная задача в период образования относят проектированию. Ведь на этом этапе закладывается фундамент необходимых характеристик, и они должны быть качественными. Нужно уделить особое внимание выбору специальных технических средств. Из них в результате создастся ИС для контролирования и управления безопасностью.
В этом закономерности под техническими характеристиками имеются в виду всевозможные элементы, а также полностью вся система, как единое целое. Для отдельного объекта формируется свое проектирование, контроль, установка, налаживается устройство, и в результате сдается в эксплуатацию.
С какими сложностями можно встретиться?
Инновационные системы безопасности выступают, как сложная техническая система. Именно поэтому необходимо применять современное специальное оборудование. Оно отличается от другим своим функциональным направлением. А также некоторыми особенностями производства. Систематизация комплексов защиты и безопасности является разнообразной. Каждый комплекс индивидуален, имеет свои технические особенности, достоинства и минусы. Часто имеется проблема не совместимости.
Нужно сказать, что часто появляется проблема по совместимости, что совмещает в себе два элемента:
Важно! Помните необходимо правильно подобрать цели, которые необходимо решить, покуда системы еще находиться на уровне проектирования. И не имеет значение система безопасности это, либо какая-то другая. На этом этапе их еще можно оптимизировать и подобрать способ решения.
Принципы
Способом интегрирования можно определить принципы проектирования. От него может зависеть систематизация интеграционной системы защиты. Принципы распределяют на следующие четыре степени:
Аппаратная платформа
Сегодня эту платформу интеграции называют новым направлением, что направлены на развитие главных процессов построения системы безопасности.
Технология интеграционной системы основана на оборудовании, что может работать без ПЭВМ. И при этом может добиться улучшенной стремительности и надежности, устранением проблематичности предоставленной системы.
Внедрение решения
Преимущество интеграционной системы безопасности – это простота использования, надежность оборудования, приемлемая стоимость и возможность объединять системы безопасности разных производителей.
Имеются некоторые недостатки:
Бесплатная консультация
Мы бесплатно подберём оптимальное решение для Вашего объекта и разработаем концептуальный проект с оценкой бюджета!
Для уточнения условий предоставления услуги, пожалуйста, обратитесь по бесплатному телефону 8-800 301 24 45, по email: office@intelvision.ru или оставьте контакт и мы свяжемся с вами.
Вы также можете записаться на бесплатную онлайн* видео-консультацию с специалистом компании INTELVISION в удобное для вас время.
*Мы используем бесплатные для вас и удобные инструменты видеоконференций такие как Zoom и Google Meet не требующие установки дополнительного программного обеспечения и работающие прямо из браузера.
Проектирование
Компания INTELVISION выполяет разработку проектной и рабочей документации по инженерными и слаботочным системам, систамам автоматизации и безопасности.
Мы также работаем в среде Audodesk Revit и выполняем проекты с использованием BIM информационного моделирования.
Реализация
Мы внедряем решения на всех этапах: от поставки оборудования до пусконаладки и технического обслуживания.
За 12 лет на рынке компания INTELVISION выполнила более 100 комплексных проектов и зарекомендовала себя как надёжного технологичного партнёра. Компания обладает опытом, технической базой и штатом квалифицированных инженеров и программистов для реализации задач любого масштаба.
Интегрированные системы безопасности
Интегрированные системы безопасности
Алексей Гинце, директор по связям с общественностью «ААМ Системз»
Тема интегрированных систем безопасности (ИСБ) достаточно часто поднимается на страницах специализированных изданий, но в силу своей сложности и глубины является поистине неисчерпаемой. В связи с непрерывным развитием отдельных подсистем безопасности и специализированного программного обеспечения, для управления ИСБ она остается актуальной с момента своего возникновения и по настоящее время. Компании, которые занимаются данными системами, пришли к их созданию различными путями, но вместе с тем общие принципы построения и функционирования остаются схожими. Даная статья представляет собой частный взгляд автора на некоторые вопросы, связанные с составом, принципами построения, ролью отдельных подсистем и требованиями к программному обеспечению для ИСБ. Статья адресована, прежде всего, потенциальным заказчикам, перед которыми встал вопрос выбора ИСБ.
ЧТО ТАКОЕ ИСБ, И ИЗ ЧЕГО ОНА СОСТОИТ?
Интегрированные системы безопасности представляют собой совокупность технических средств охраны и обеспечения безопасности объекта, объединенных на основе единого программного комплекса в общую информационную среду с единой базой данных. Вопрос «Из чего состоит интегрированная система безопасности?» лежит на поверхности, но на самом деле на него не так просто ответить, поскольку ее состав может меняться в зависимости от большого числа факторов. «Базовый» набор подсистем, входящих в интегрированную систему безопасности, можно представить следующим образом:
Есть также определенный круг задач, обычно относящийся к классу «Building automation» (управление лифтами, вентиляция, кондиционирование и пр.), но они могут быть неразрывно связаны с безопасностью. К примеру, управление доступом на определенные этажи это не только управление лифтами, но и вопрос, связанный с системой контроля и управления доступом (СКУД). Правами физического доступа клиентов в отдельные помещения и зоны управляет именно эта система, а каждый этаж может рассматриваться как отдельная зона доступа. Это простой пример того, что граница между отдельными подсистемами стирается и возникает задача, которую необходимо решить потребителю (и ему не важно, как называется система, решающая эту задачу).
ЗАЧЕМ НУЖНА ИНТЕГРИРОВАННАЯ СИСТЕМА БЕЗОПАСНОСТИ?
ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ
Централизация управления всем комплексом систем безопасности, возможность дистанционного мониторинга и управления подсистемами, входящими в ИСБ, позволяют оператору составить максимально полную картину функционирования объекта и состояния его подсистем. Это дает возможность принять правильное решение с учетом всех полученных данных вне зависимости от их источника.
Пример: сработала система охранной сигнализации. На управляющем мониторе выводится план объекта с указанием конкретного охранного датчика, который выдал сигнал. Оператор (на том же мониторе) выводит изображение от ближайшей камеры теленаблюдения и визуально контролирует ситуацию. В случае ложного срабатывания тревога отменяется. Получаем адекватную реакцию на конкретную тревожную ситуацию. Необходимо будет провести диагностику датчика и, в случае его неисправности, заменить.
ТЕСНОЕ ВЗАИМОДЕЙСТВИЕ МЕЖДУ ПОДСИСТЕМАМИ
Программирование логических связей между подсистемами позволяет существенно повысить эффективность работы и надежность интегрированной системы. В современной ИСБ можно запрограммировать логику работы системы с учетом сложных комбинаций сигналов от различных подсистем. За счет этого можно добиться существенного сокращения времени реакции на события, предоставив право решения в конкретных случаях электронике, а также снижения влияния «человеческого фактора» за счет автоматизации действий и реакций (рис. 1).

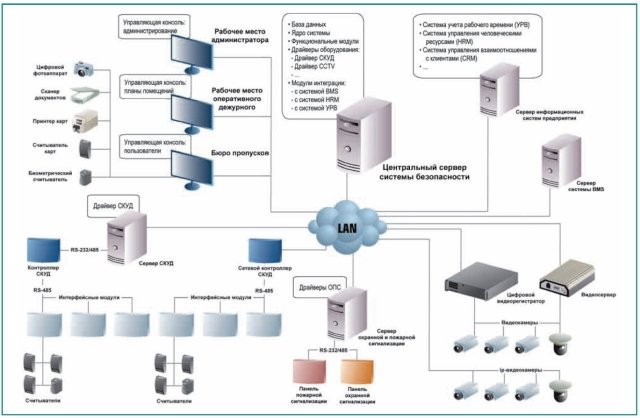

Рис. 1. Пример построения крупной распределенной ИСБ
Пример: сработала система пожарной сигнализации. На управляющий монитор автоматически выводится план объекта с указанием сработавшего пожарного датчика. Одновременно подается звуковой сигнал тревоги и команда на запись изображения с ближайшей камеры с одновременным выводом данного изображения на монитор. В случае отсутствия команды со стороны оператора в течение нескольких секунд (заснул, отошел и т.д.) интегрированная система безопасности автоматически выдает команду подсистеме СКУД на разблокирование всех дверей по пути эвакуации из указанного помещения.
ПРОТОКОЛИРОВАНИЕ СОБЫТИЙ
Регистрация и документирование всех действий оператора и работы отдельных подсистем позволяют совершенствовать работу интегрированной системы безопасности, а также обеспечивают необходимым рабочим материалом должностных лиц, ответственных за безопасность объекта. На основе анализа данных материалов можно реально оценить правильность работы персонала, установить факты противоправных действий, зарегистрировать тревоги и факты несанкционированного доступа.
Пример: подсистема СКУД зарегистрировала факт нарушения сотрудником Ивановым времени прохода в помещение бухгалтерии, после которого обнаружилась пропажа важных документов. Факт несанкционированного прохода был также задокументирован системой видеонаблюдения, получившей сигнал от СКУД. Подтверждение разрешения на проход поступило от дежурного оператора интегрированной системы безопасности. В итоге на рабочем месте Иванова были обнаружены пропавшие документы, и его задержали. Дежурный оператор службы безопасности получил строгий выговор c понижением полномочий в управлении системой.
ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
ИСБ позволяют также обеспечить снижение эксплуатационных расходов за счет максимальной эффективности использования существующих ресурсов. Помимо решения непосредственных вопросов безопасности, в ИСБ можно обеспечить связь с инженерными системами объекта, что принесет дополнительные выгоды его владельцу.
Пример: можно задать специальные режимы функционирования систем кондиционирования и отопления помещений, которые ночью переводятся в экономичный режим работы, что позволяет сэкономить немалые средства.
РОЛЬ РАЗНЫХ ПОДСИСТЕМ В ИСБ
В упомянутый в самом начале статьи «базовый» набор подсистем ИСБ обычно входит СКУД и ОС. Логика работы данных подсистем очень сильно взаимосвязана. Действительно, предоставить кому-либо доступ в определенное помещение, не сняв его перед этим с охраны, было бы довольно странно. В то же время «будет не лишним» иметь возможность автоматической постановки на охрану помещения в случае выхода из него последнего человека. Приведенный пример подразумевает тесное взаимодействие подсистем СКУД и ОС. Следует отметить, что многие производители СКУД имеют в составе линеек производимого оборудования обычно и ОС, способную взаимодействовать со СКУД на уровне протокола обмена (самом глубоком аппаратном уровне). Обычно в этой «связке» панели охранной сигнализации подключаются к управляющим контроллерам СКУД, или сами контроллеры СКУД уже имеют встроенные функции ОС. Такая тесная интеграция обеспечивает возможность программирования сложных алгоритмов взаимодействия данных подсистем без участия компьютера (на аппаратном уровне).
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ИСБ
Программное обеспечение (ПО) для управления ИСБ имеет огромное значение, особенно когда идет речь о предприятиях и объектах среднего и крупного масштаба, а также о предприятиях с распределенной филиальной структурой. Это отдельная большая тема, поэтому в рамках данной статьи можно дать лишь общие рекомендации. Организация сложного взаимодействия и объединение различных подсистем в рамках ИСБ, особенно в том случае, когда мы говорим об оборудовании не только разного назначения, но и различных производителей, возможны только на программном уровне. Это особенно актуально, когда объекты территориально разнесены на значительные расстояния (рис. 2).
Рис. 2. Схема ИСБ для объекта с распределенной филиальной структурой
ИНТЕРФЕЙС
ПОВЫШЕНИЕ НАДЕЖНОСТИ ПО ДЛЯ ИСБ
Важнейшим аспектом является надежность работы ПО для ИСБ. Желательно, чтобы ПО для ИСБ имело такие функции, как «горячее» резервирование центрального сервера и «горячее» резервирование драйверов оборудования. Первая функция предоставляет возможность организации резервного сервера БД, который при выходе из строя основного сервера автоматически возьмет на себя его работу. Вторая гарантирует, что при выходе из строя какого-либо из серверов, обслуживающих подсоединенное к нему оборудование, автоматически осуществляется переход этого оборудования на обслуживание функционирующими серверами системы. Данные механизмы повышения надежности комплекса наиболее распространены на особо важных объектах и промышленных предприятиях, где действуют особенно жесткие требования.
С точки зрения архитектуры построения ПО для ИСБ, желательно отделить пользовательский интерфейс от драйверов оборудования и других модулей системы. При этом управляющая консоль, драйверы оборудования, функциональные модули и ядро системы представляют собой отдельные, независимые друг от друга приложения. Благодаря этому существует возможность установить на рабочие станции только управляющей консоли, а подключение оборудования производить к другим компьютерам системы. Оператор может повлиять на работу оборудования исключительно путем выдачи команд через управляющую консоль. Даже выключив свой компьютер, оператор не сможет прервать процесс работы системы с оборудованием. При этом в ПО должна быть развитая система контроля прав пользователей, позволяющая операторам исполнять только те команды, на которые они имеют право. Таким образом достигается полная независимость работы всей системы от действий пользователей (операторов).
В заключение можно сказать, что при выборе ИСБ необходимо четко сформулировать перечень задач, которые она будет решать. Чем полнее и продуманнее будет данный перечень, тем лучше будет результат. Ну и, конечно же, необходимо обратиться к опытным профессионалам, которые имеют реальные внедренные системы в России. Необходимо также учитывать, что мощные ИСБ с богатыми возможностями требуют наличия обученного персонала.
