Новый замок двери багажника на ОКУ

замок задней двери ока с чего подходит. Смотреть фото замок задней двери ока с чего подходит. Смотреть картинку замок задней двери ока с чего подходит. Картинка про замок задней двери ока с чего подходит. Фото замок задней двери ока с чего подходит

замок задней двери ока с чего подходит. Смотреть фото замок задней двери ока с чего подходит. Смотреть картинку замок задней двери ока с чего подходит. Картинка про замок задней двери ока с чего подходит. Фото замок задней двери ока с чего подходит

Проблема с незакрыванием/ самопроизвольным раскрытием крышки багажника Оки известна многим владельцам сего аппарата. Эта машинка столкнулась с этой проблемой, замена замка с ответкой не решили проблему.
Решение подсмотрено на просторах Драйва заменой на замки другой конструкции. Решение понравилось тут, за что автору Большое «Спасибо» но хотелось элегантней, что ли… 🙂
В гараже лежали замки от дверей моей бывшей пятнашечки, был придуман вот такой «подиум» для замка:

замок задней двери ока с чего подходит. Смотреть фото замок задней двери ока с чего подходит. Смотреть картинку замок задней двери ока с чего подходит. Картинка про замок задней двери ока с чего подходит. Фото замок задней двери ока с чего подходит

Его чертежик с разверткой:

замок задней двери ока с чего подходит. Смотреть фото замок задней двери ока с чего подходит. Смотреть картинку замок задней двери ока с чего подходит. Картинка про замок задней двери ока с чего подходит. Фото замок задней двери ока с чего подходит

Ответную часть сделали из уголка и прутка, по-месту
Получилось вот так:

замок задней двери ока с чего подходит. Смотреть фото замок задней двери ока с чего подходит. Смотреть картинку замок задней двери ока с чего подходит. Картинка про замок задней двери ока с чего подходит. Фото замок задней двери ока с чего подходит

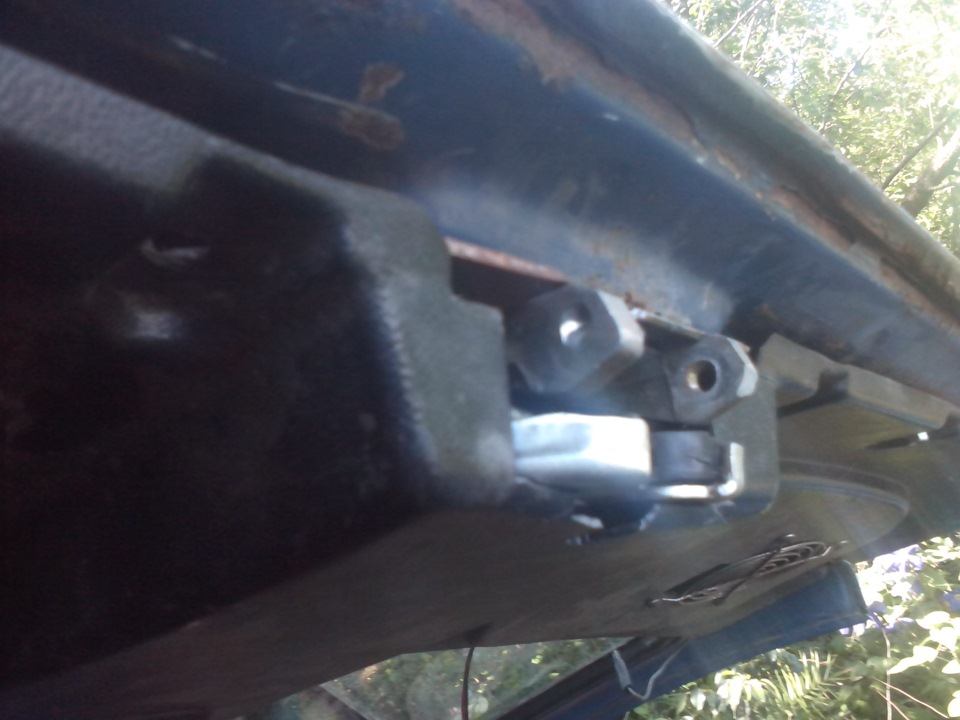

Далее замок перевернули, чтобы язычок замка смотрел вниз.

замок задней двери ока с чего подходит. Смотреть фото замок задней двери ока с чего подходит. Смотреть картинку замок задней двери ока с чего подходит. Картинка про замок задней двери ока с чего подходит. Фото замок задней двери ока с чего подходит

Придумали коробочку, которая бы прятала в себе ручку открытия двери.

замок задней двери ока с чего подходит. Смотреть фото замок задней двери ока с чего подходит. Смотреть картинку замок задней двери ока с чего подходит. Картинка про замок задней двери ока с чего подходит. Фото замок задней двери ока с чего подходит

Изготовили коробочку на фрезерном станочке с ЧПУ из модельного пластика Raku-Tool 1404
Установили по левому борту под подушкой заднего дивана.

замок задней двери ока с чего подходит. Смотреть фото замок задней двери ока с чего подходит. Смотреть картинку замок задней двери ока с чего подходит. Картинка про замок задней двери ока с чего подходит. Фото замок задней двери ока с чего подходит

Осталось установить активатор для открытия брелком сигнализации.
Как будет все доделано, обновлю данную запись.
