Инверсия ЖК-экрана
Установил себе климат с ЖК-экраном, вроде всё устраивало, радовался, пока один товарищ не спросил в комментариях к моей записи БЖ не желаю ли я сделать инверсию ЖК-экрана? На что я подумал, да это что то из области фантастики и даже рассматривать идею не стал. Но всё таки руки зачесались и я полез шустрить интернет в поисках воплощения этой идеи. По началу показалось всё весьма сложным, но потом вчитался, всмотрелся, обдумал…
В общем суть в том, что на всех экранах на ЖК-принципе, будь то экран монитора, калькулятора, телефона, имеются поляризационные плёнки. Без них ЖК-экран отображать информацию не будет. Если отклеить эту поляризационную плёнку и повернуть ее на 90 градусов, получишь инвертированное отображение информации.
Посчастливилось мне найти в продаже поляризационную плёнку, готовую к употреблению. Купил квадратик 10*10 см, прислали заказным письмом достаточно быстро.
На работе разобрал свой инженерный калькулятор в целях проведения предварительного эксперимента.
Оторвав плёнку я увидел, что без нее вообще на экране ничего не показывает.
Прикладываем кусок новой плёнки под одним углом
Поворачиваем на 90 градусов
Ну разве не чудо? =) Физика!
Ну в общем эксперимент считается успешным, позже калькулятор был собран обратно с куском новой плёнки.

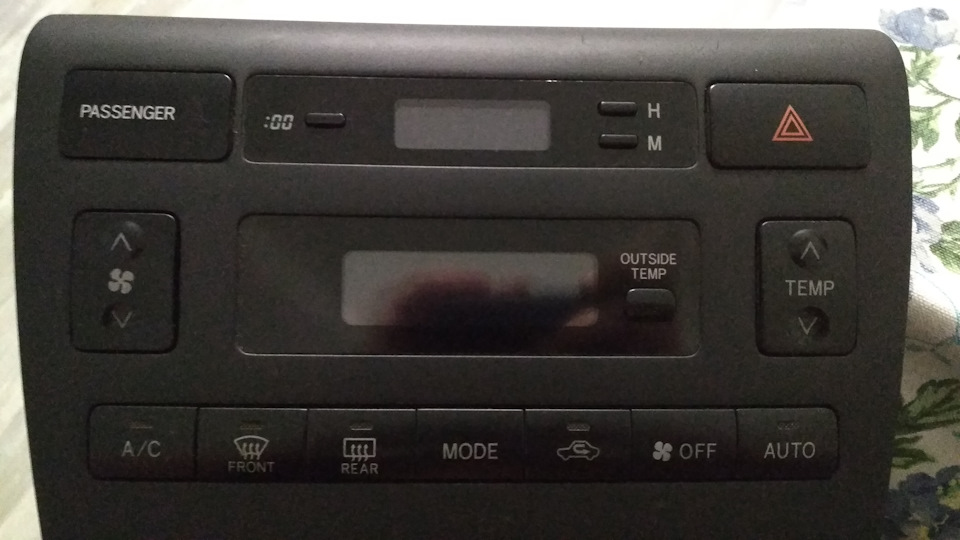

Теперь разбираем главного пациента — блок управления отопителем.

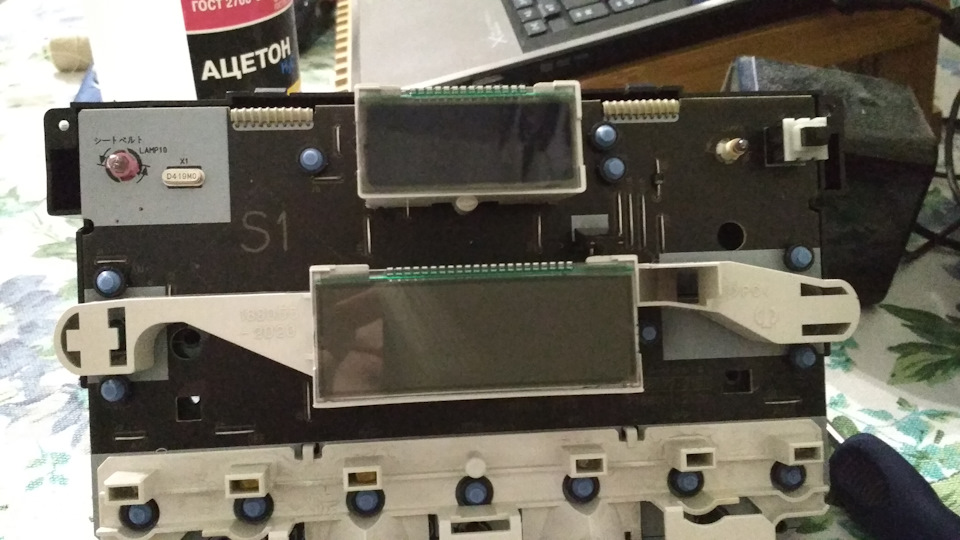

Для отклеивания плёнки пришлось нагревать экран бытовым феном.
Клей, который применяют для приклеивания плёнки к стеклу, очень крепкий, минут 10 оттирал уайт-спиритом и шкаблил канцелярским ножом. Делать надо всё аккуратно, не давить на экран. Не дай бог сломается, где потом такой искать?

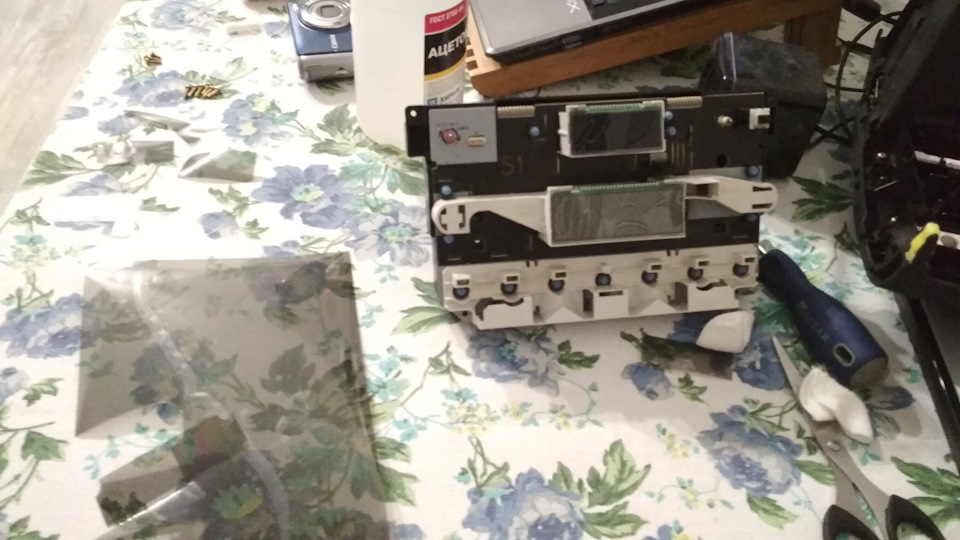

После очистки чисто начисто вытираем поверхность экрана и отмеряем по нему плёнку.
Наклеивать нужно очень аккуратно, не допуская образования пузырей, иначе можно вообще испортить плёнку.
Кстати плёнка с двух сторон защищена прозрачной защитной плёнкой, очень удобно пользоваться.

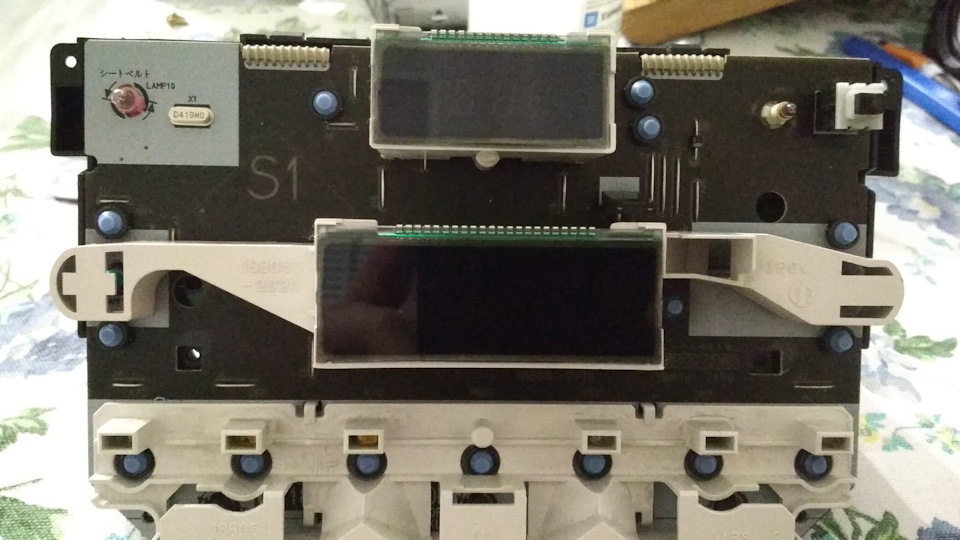

Всё удалось, на радостях бежим в машину и включаем.

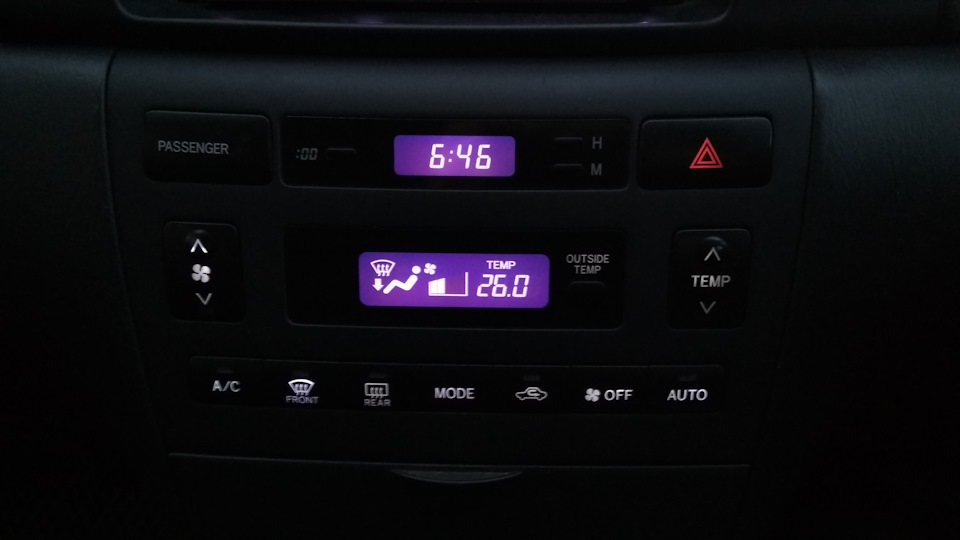

Получилось немного не то, что я ожидал. Надо сделать более равномерный и не такой яркий свет. Получилось, что тёмные части сильно просвечиваются и выглядят тёмно-синими. Если сделать подсветку раза в 3-4 тускнее — будет самое оно. Но жена сказала, что ей и так нравится, чтоб оставил.
В общем +5 стилю в салоне =)

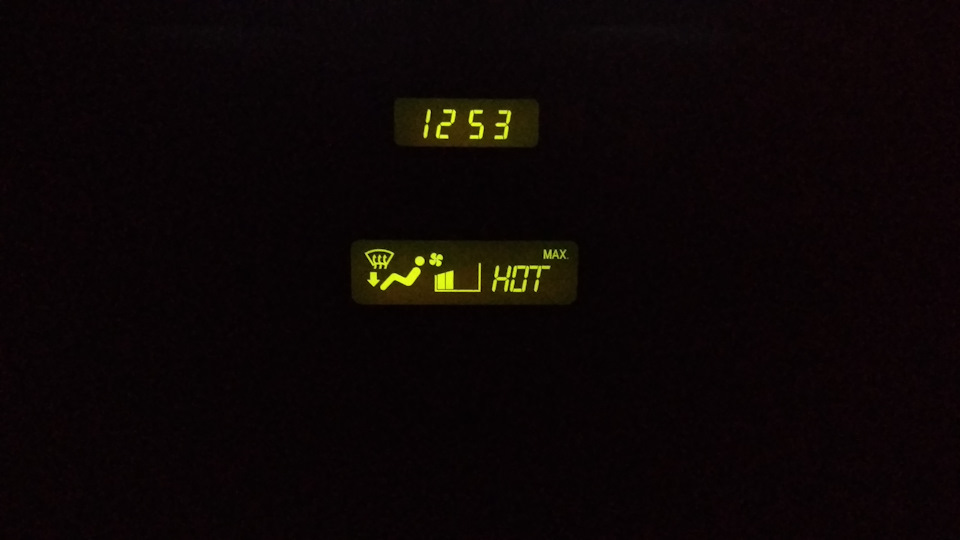

Днём выглядит не очень хорошо. Надо делать более мягкую и равномерную подсветку
Прощай калькулятор или инверсия дисплея климат-контроля
Доброго времени суток!
Недавно на просторах Д2 наткнулся на отчёт одного камривода о инверсии дисплея климат-контроля. Очень заинтересовала эта тема, да вроде и сложного ничего там нет и по деньгам ничего не стоит, решил проделать всё тоже самое со своим климатом.
В общем, пишут что нужно содрать заводскую поляризационную плёнку с дисплея, перевернуть её и приклеить обратно, предварительно очистив остатки клея с плёнки и дисплея. Именно так я и поступил, но естественно первый блин комом — закосячил саму плёнку, случайно налил слишком много клея, начал стирать ацетоном и она поплыла.
Стал думать где взять плёнку, вроде не нужных старых калькуляторов не держим и экранов битых тоже, чтобы с них плёнку содрать. Решил посмотреть продают ли плёнку магазины специализирующиеся на запчастях для телефонов и планшетов. И да, продают, купил плёнку для экрана айпада всего за 50 руб. Прискакал домой и начал варганить.
Далее предлагаю рецепт успешной инверсии дисплея:
1. Покупаем поляризационную плёнку. Смысла переворачивать и заново клеить заводскую не вижу. Мало того что кучу времени убьёте на оттирание клея с плёнки, так ещё и велика вероятность её повредить, да и вообще потом придётся клеить к экрану её на супер клей или скотч и она уже никогда не будет прилегать к экрану так же плотно как с завода. А, с учётом копеечной стоимости новой плёнки и того факта что она сама прилипнет к экрану как надо, я рекомендую купить новую плёнку.
2. Разбираем климат, аккуратно, канцелярским ножом поддеваем плёнку и снимаем её с экрана. После чего тем же ножом счищаем основной слой клея с экрана, остатки можно оттереть ацетоном или 646-м, но 646-го под рукой не оказалось, пришлось тереть ацетоном.
3. Берём купленную плёнку и начинаем прикладывать её к экрану, вращая её, находим то положение в котором экран становится максимально чёрным, отмечаем и вырезаем плёнку по форме экрана.
4. Протираем экран насухо, чтобы на нём не осталось лап, снимаем защитную покрытие с плёнки и лепим её на экран, разглаживаем. После чего отдираем вторую защитную плёнку.
5. Собираем климат, ставим на место и наслаждаемся.
А теперь предлагаю Вашему вниманию расширенную версию, для задротных задротов, ну т.е. для таких как я:
6. В третьем часу ночи, когда вроде уже всё собрали и вроде всё получилось, неожиданно понимаем что срочно нужно запилить диоды, потому что стандартные лампочки накаливания с зелёными гандончиками светят не збс, а вот диоды будут збс. Естественно, на утро откладывать дело такой важности не вариант и нужно срочно мчаться в круглосуточный магазин автозапчастей, благо в 4-х км от дома такой имеется.
7. В магазе закупаемся диодами и мчимся обратно.
8. Опять разбираем климат, запиливаем диоды, собираем климат, подключаем.
9. Наслаждаемся результатом проделанной работы и идём спать.
Всем спасибо за внимание и удачи на дорогах!
Смета:
1. Поляризацилнная плёнка — 50р.
2. Диоды в климат-контроль, селектор кпп и кнопку птф — 440р.
Запилил таки инверсию дисплея панели приборов ))
И снова здравствуйте! 🙂
Вобщем изначально не нравилось мне то, что дисплей приборки имеет цветной фон и черные символы и думал переделать-не переделать его в инверсный (то есть темный фон и цветные символы), ибо в процессе работы велик шанс попортить дисплей. В итоге решил, что кто не рискует, тот не пьет шампанского ))). Перед работой с самим дисплеем приборки потренировался на ненужных старых электронных часах и мобильнике.
Букаф получилось как-то много, поэтому для экономии места скрыл бОльшую часть записи =)
Итак: на дисплее (на самом стекле) наклеены две поляризационные пленки (с внешней и с внутренней сторон), которые обеспечивают видимость символов и разделяют символы с фоном. Для того чтобы горел не фон, а цифры нужно срезать одну из пленок с дисплея и перевернуть ее задом наперед. При этом лучше всего срезать пленку с внутренней стороны дисплея по той причине, что клей достаточно крепкий и срезается пленка тяжеловато, а соответственно повредить её легче.
Для того чтобы разобрать дисплей (разборку самой приборки приводить не буду, ибо материала в интернете по этой теме итак много=) ) нужно снять эту черную рамку
Далее нужно достать само стекло дисплея и, если к контактам дисплея, скажем так, прикипела контактная резинка, то ее нужно снять.
К сожалению, делал это всё в окно между экзаменами в сессичный период, поэтому особо фоткать процесс инверсии было некогда((( но чтобы стало понятно о чем веду речь приложу фото другого дисплея )))
Пленку срезал при помощи канцелярского ножа. На фото пленка снята с внешней стороны дисплея, нам же, повторюсь, нужно снять пленку с внутренней стороны!
Несмотря на кажущуюся простоту операции есть моменты, которые нужно учесть. Естественно можно было написать просто: требуется аккуратность, но все-таки распишу процесс подробнее. Фото не прилагаю, потому что, блин, не сделал((.
Срезать пленку лучше всего под небольшим (именно небольшим, потому что при большом угле наклона ножа, можно допустить залом пленки) острым углом лезвия по отношению к дисплею по ходу движения лезвия и по всей ширине дисплея. Таким образом пленка, как бы, не срезается, а отклеивается сама, что уменьшает риск повреждения пленки.
Также, выше уже я писал, что клей применен достаточно хороший, поэтому пленка срезается туго. Если сорвется можно загубить и сам дисплей! Поэтому срезать рекомендую под струей обычной теплой воды (температуру воды сделать максимальной какую терпят руки). Клей размягчается и усилий нужно прикладывать меньше, а, следовательно, и шансов сломать дисплей меньше но и увеличивается шанс попортить пленку, поэтому аккуратнее! Знаю, щас возникнет вопрос, не будет ли чего нехорошего дисплею от воды 🙂 Отвечаю: не будет! ))) После срезания пленки дисплей вытираем насухо и убираем разводы от воды. Теперь оставшийся, после срезания, клей с дисплея и пленки оттираем спиртом. При этом с дисплея клей можно аккуратно убрать при помощи лезвия для старых бритвенных станков. С пленки же только оттирать и только спиртом. Никаких агрессивных сред типа ацетона и растворителя не применять! Пленка может повредиться. Процесс достаточно долгий и нудный, но отступать не наш метод, идем до победного конца! )))
В итоге получается вот что:
изначальный, неинверсный дисплей выглядит так:
после инверсии (переворачивании пленки) так:
Плюсом инверсии является также и то, что в выключенном состоянии дисплей стал черным и уже не выделяется на фоне приборки ))
На мой взгляд и вкус такой фон вообще не радует глаз, поэтому не, видя лучшего решения, решил вернуть родные, оранжевые светодиоды в подсветку дисплея.
После всех манипуляций, собираем дисплей в обратной последовательности, не забыв перевернуть пленку. Приклеить ее к дисплею можно (прихватив ее по краю клеем или скотчем), но необязательно, потому что при сборке она все равно прижмется дисплеем.
Lesson 2: Just do it // Инверсия дисплея приборки и магнитолы
Итак…
Долгое время было непонятно, почему на заводе в 451-е брабусы ставят спидометры, тахометры и часы с оранжевой шкалой на черном фоне, а дисплеи приборной панели, по крайней мере на дорестайле, оставили стандартными. Потом уже выяснилось, что Daimler не напрягался и на все рынки и все модификации, в конечном счете, производил абсолютно одинаковые экранчики.
Инверсия дисплея напрашивалась сама собой, но информации по данной процедуре на смартах не нашел и решимости не хватило. Время шло, а оранжевый прямоугольник не отставал и кричал «Толяяя, я не никуда не денусь и буду мозолить тебе глазааа!».
Все, просто нужно взять и сделать!
1. Вытаскиваем блок кнопок под радио.
2. Смотрим в бездну и откручиваем центральный саморез (торкс)
3. Отщелкиваем центральную накладку сверху чем-то плоским. В идеале — съемником для панелей. Сдергиваем на себя, убираем.
4. Откручиваем 4 самореза (торкс) по углам магнитолы
5. Выдвигаем магнитолу и отсоединяем все провода.
Дальше — сплошная импровизация. Можно либо потащить все домой и спокойно разобрать, либо поколупаться дальше.
Собственно, я пошел по второму пути, пропитанный духом авантюризма, и посеял где-то один мелкий саморезик. Зато во время его поисков был вознагражден евро-фифтисентами, а затем каким-то образом саморезик нашелся в пальце перчатки — будет, что внукам рассказать.
Магнитола разбирается нехитро: сверху и снизу в пластике по два винтика под торкс — облицовка вместе с платой легко снимаеся. Правда, шлейф дубовый нужно отсоединить, но это мелочь.
На обороте плату держат порядка 12 винтиков под торкс поменьше. Опять же, ничего сложного — откручиваем и вытаскиваем плату. Вот теперь точно пора домой.
Экранчик прижат к плате через проставку металлической скобой. Без фанатизма отгибаем лапки на обороте, чтобы при обратной процедуре они не сломались.
Снимаем скобу, остоединяем экран и устраиваемся поудобнее. С матами перематами необходимо отделить родную пленку и стереть клей.
Пытаться сохранить пленку, оказалось, смысла нет. Просто перевернуть ее не прокатит, т.к. инверсия получается только если расположить пленку перпендикулярно. Нужно купить или кусок пленки минимум 15х15 см, или подходящие обрезки, или, если есть возможность, подобрать положение инверсии и отрезать кусок примерно 3х13.
Забегая вперед, для приборки понадобится кусок 4×10 (на глаз, не мерил) под 45 градусов относительно пленки для магнитолы
Главное не повредить экран! Особенно это касается приборки, ведь отдельно такие детали не купишь. Думаю, идеально подойдет лезвие для снятия тонировки. Можно помогать себе феном, но эффект незначительный.
Постарайтесь не елозить обратной стороной экрана по поверхности стола или еще чего, потому что серебристое напыление на ней легко царапается.
Все! Крутим новую пленку, смотрим, вырезаем, клеим или просто прикладываем, собираем в обратной последовательности. Profit:
Фон получается не идеально черным, все-таки видно, что просвечивает, но магнитола явно перестала меня бесить.
Передохнул пару дней, покайфовал. «Валера, настало твое время!» Хе-хе-хе!
Как снимается приборка знал — вылетела во время аварии :)) Отщелкиваем на себя. Держит один жгут проводов, отсоединяется элементарно.
Довольно прихрюкивая и изображая Голлума, бежим со своей прелестью домой!
Приборка, на радость, разобралась еще легче радио — все на защелках!
Как чего разбирается не искал, разбирался на ходу (esprit d’aventure), поэтому за правильность действий не отвечаю.
1. Начиная сверху, отщелкиваем рамку. Защелки тонкие, аккуратно!
2. Отгибаем две нижние боковые защелки и отгибаем нижнюю часть приборки (см. на фото сверху)
3. Смотрим как закреплен прозрачный пластик — очевидно две черные дуги уходят вниз. На выходе были заклеены наклейкой. Отклеиваем, отгибаем, вытаскиваем.
4. Сверху, оказалось, тоже защелки, но их не видно, просто подковыриваем чем-то верхнюю часть, вытаскиваем, убираем в сторону.
5. Видим экран, видим шлейф. Зажим шлейфа вытягивается вверх, шлейф свободен. Шлейф шлейф шлейф.
6. Освобождаем экран из пластиковой проставки. Глубоко вздыхаем, вспоминая радио и делаем то же самое, что и там. (Сохранять родную пленку также нет особого смысла. Ее можно просто перевернуть для нужного эффекта, но слишком сложно не запороть ее, оттирая клей)
7. Собираем обратно.
В процессе на экране увидел два радужных пятна под стеклом, которые явно просвечивали с наложенной пленкой, если смотреть на лампу. Так и не понял что это и как могло появиться, долго расстраивался, но в итоге забил и пошел до конца. Все вышло намного шикарнее, чем с радио!
P.S. ЖК-дисплеи были унифицированы под все рынки. На них есть неактивные индикаторы миль, градусов по Фаренгейту, а еще есть индикатор «km/h» на месте, где отображается температура за бортом:
Кто знает, можно ли его активировать и что за скорость он показывает?
Инверсия ЖК экрана бортового компьютера
Всем пришедшим добрый добрый вечер.
Посещая страницы пользователей DRIVE2 я наткнулся на очень интересную статью об инверсии ЖК экранчика ботового компьютера, и вдруг меня осенило, а почему бы не попробовать сделать точно так же.
Приборную панель я пока не снимал но меня посетила замечательная идея проделать для практики такую процедуру на старом ЧБ телефоне (ХЗ каких годов) и на калькуляторе.
Процедура вполне не сложная, разобрал калькулятор, вытащил из клипс экранчик, аккуратно поддел лезвием пленочку, жидкостью для снятия лака стер с неё клей, перевернул и вуаля…
Инверсия готова…Фон стал черным, а символы прозрачными.
Пошел снял приборку разобрал все, заодно заменил диоды подсветки стрелок. и собственно сам процесс. Особо там ничего сложного.
— Снял экранчик
— Аккуратно поддел пленочку, снял её (ОЧЕНЬ ОЧЕНЬ АККУРАТНО СНИМАЙТЕ ПЛЕНОЧКУ НЕ ТЯНИТЕ ЕЁ ЗА КРАЙ, СТАРАЙТЕСЬ ПОДДЕТЬ ЕЁ СО ВСЕХ СТОРОН, ЭТО ОЧЕНЬ ВАЖНО ТАК КАК ВЫ МОЖЕТЕ ИСПОРТИТЬ ЭТУ ПЛЕНОЧКУ)
— Очистил пленочку от клея мед спиртом. ( НИ В КОЕМ СЛУЧАЕ НЕ ИСПОЛЬЗУЙТЕ РАСТВОРИТЕЛЬ, ТОЛЬКО МЕД СПИРТ — 16руб ИЛИ ОДЕКОЛОН — 40руб )
— Установил экран
— Положил на него эту пленочку но уже в перевернутом состоянии.
— Прижал все железным креплением экрана и всё))) Вуаля готово.
И в конце небольшой совет. Если делаете инверсию ЖК экрана то можно убрать светофильтр при условии что будет стоять родная лампочка или же светодиодная лампочка (РАССЕИВАЮЩАЯ СВЕТ) для освещении этого дисплея.
Поздравляю всех с наступающим новым годом! Воплощайте свои идеи в реальность)))))
