Не секрет, что многие аудиолюбители занимаются твикингом промышленной аудиоаппаратуры. Поговорим о том, что это такое, и имеет ли это смысл.
В общем, так называемый “редизайн” или “твикинг”, равно как и старший брат его “апгрейд” в большинстве случаев являются:
К сожалению, все это не имеет ровным счётом никакого отношения к реальному улучшению качества звуковоспроизведения, потому что для того, чтобы “твикнуть” аппарат с положительным эффектом, твикеру надо быть на порядок “профессиональнее” разработчика этого аппарата.
Спросите любого твикера, что конкретно он хочет сделать, как конкретно и почему именно так он хочет это сделать, и, главное, зачем он хочет это сделать?
В ответ на вас выпустят бриллиантовое облако аудиофильского дыма, споют песню про голубой вагон, спляшут джигу, расскажут о путях Аудио в современном загнивающем обществе потребления, поставят под сомнение ваш слух и мыслительные способности, перечислят всё, чего вы никогда в жизни не слышали, не видели, не нюхали, не щупали и ещё многое-многое другое. Обдуманного, цельного и честного объяснения своим действиям вы в абсолютном большинстве случаев не услышите.
Чем руководствуется человек, когда вдруг задумывается о твике?
Что можно потерять, не твикая технику промышленного изготовления?
И опять возникает все тот же вопрос: зачем Вам нужно что-то твикать? Чётко ли Вы понимаете, что именно Вас не устраивает сейчас? Уверены ли, что это в принципе можно улучшить, и “видите” ли во всех деталях механизм улучшения? Как много Вы готовы принять на веру? Стоит спокойно задать себе все эти вопросы и спокойно же на них ответить. Если хотите сделать какой-нибудь “твик” просто из любопытства, или ради развлечения, или из большого желания чувствовать себя владельцем уникального или “доработанного” аппарата, то лично я не считаю это проявлением “сумаcшествия” и вообще не вижу здесь каких-либо проблем. Также как не вижу ничего предосудительного и во всём перечне побуждений, изложенных в начале этой заметки.
До тех пор, пока их не начинают выдавать за нечто большее, чем они являются на самом деле.

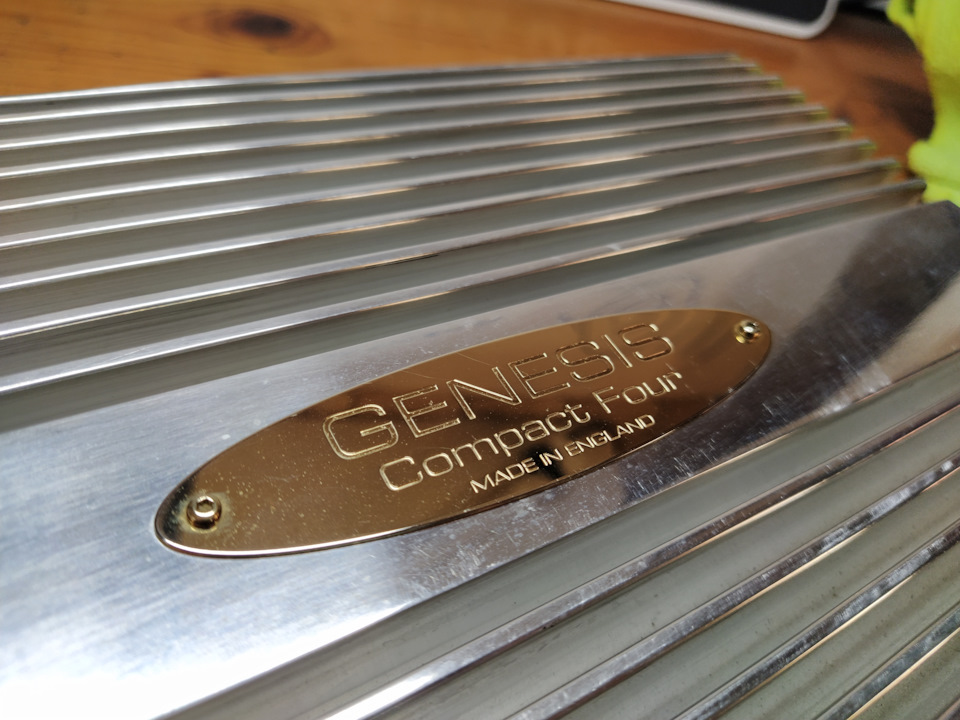

Твик усилителя Genesis Compact Four
Всем привет!
Ещё один усилитель доработал в проект Ford Mustang для 3S customs. Когда-то данный аппарат стоял в VW Passat CC у владельца Мустанга, одним словом, не первой свежести.
Однажды мы слушали такой же новенький с витрины в ICar. Насколько помню, это было первое крупное прослушивание усилителей у нас. Тогда он не произвёл особого впечатления на фоне конкурентов. Слышна была порода, но где-то мылил и параметры сцены средние.
Запускаю получить свежих впечатлений. Звуковая сцена расположена близко, практически в лицевой плоскости АС. Есть отлёты местами. Звучание нейтральным не назовёшь – угадывается звучание бренда, а здесь уж кому заходит, кому нет.
Тепловой режим своеобразный. Усилитель стартует с потребления 1,1 А, точку равновесия я дождался через час с отметкой в 1,6А потребления. То есть он греется, токи покоя растут, усилитель соответственно ещё греется, и токи покоя опять растут))) Но равновесие наступает, с ненулевыми токами покоя.

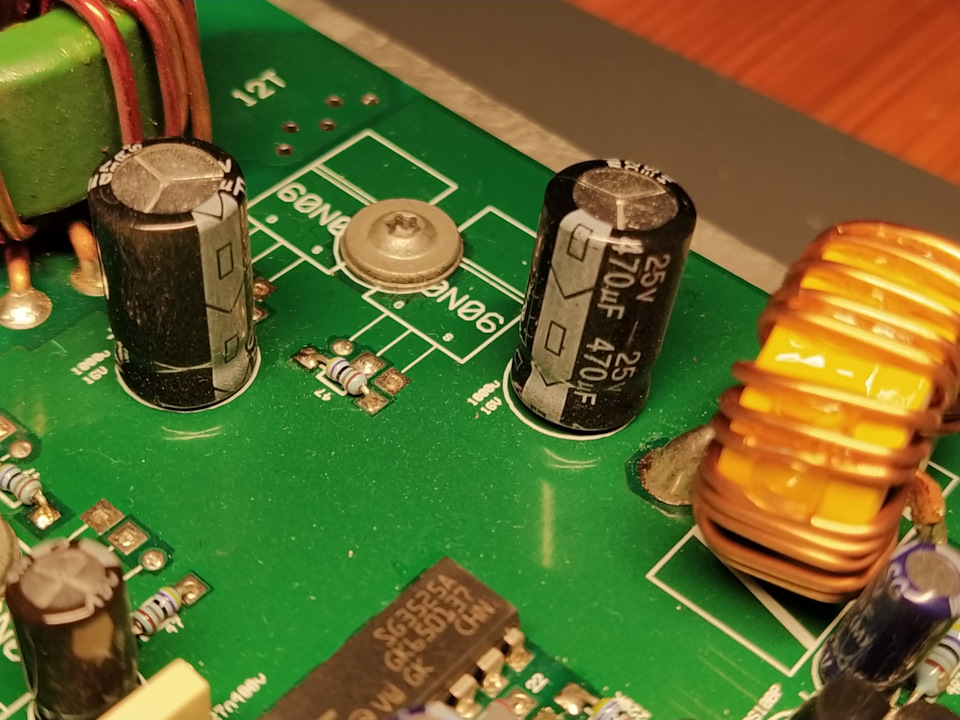

Вскрываю. В первичном питании запланированы места под 3 конденсатора 1000 мкФ, что суммарно не много, а по факту стоят вообще 470мкФ.
В штатные места ставлю три конденсатора по 3300 мкФ, дополнительно умещается ещё один на 4700 мкФ. Вторичку не трогаю, в стоке два конденсатора Samwha по 6800 мкФ. Для применения на вч/сч-диапазон — теперь вполне. Плату со стороны блока питания усиливаю медными моножилами, вместо встроенных предохранителей ставлю перемычки.
В кроссоверной части стоят 4-канальные операционные усилители семейства TL072/074 в корпусах типа DIP. Заменить на что-либо проблематично. Поэтому практически сразу возникают мысли о прямом direct-входе без гейнов и всего лишнего.
Но здесь возникает техническая проблема – дифференциальный каскад оконечного усилителя имеет низкое входное сопротивление, напрямую подавать сигнал нельзя. Судя по опыту твиков на просторах интернета — можно полностью перекопать дифкаскад с подбором параметров красных светодиодов, которые необходимо будет установить. И здесь спасибо другу за консультации.
У нас на входе усилителя будет установлен аудиопроцессор Audison Virtuoso, на выходе акустика Brax Matrix. Собственно, ничем вышеперечисленным рисковать не хочется. Хочется технологичного решения для доработки, пусть не максималистского, но надёжного.

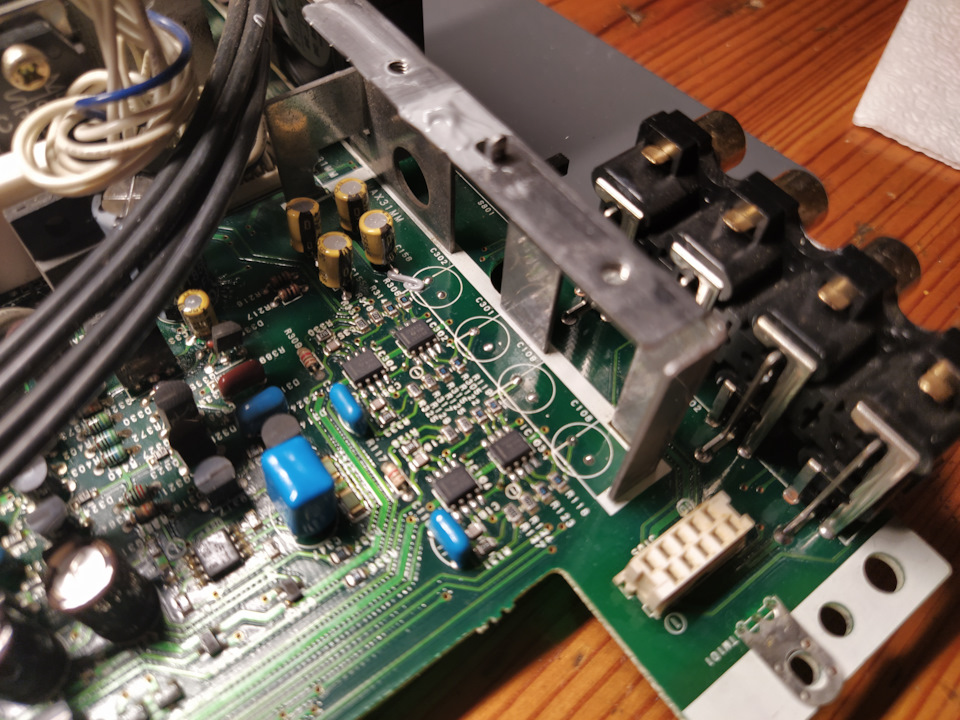

Вместо входных 4-канальных ОУ в корпусах DIP-14 ставлю 2-канальные в корпусах SOIC-8. Для этого собираю «паучков» на переходных платках DIP-8 to SOIC-8. Там выходит даже две аккуратные конфигурации с расположением ножек практически в один ряд без жутких переплетений, что вполне подходит к нашей схеме включения. Конденсаторы 47пФ в обратной связи ОУ также переношу поближе на переходную плату. Ставлю необходимые перемычки и удаляю лишние элементы для подачи сигнала прямиком на дифкаскад.
В итоге практически кратчайший тракт – один буферный операционный усилитель. Без гейнов и кроссоверной части. На выходе Audison Virtuoso стоят OPA2134, поэтому сюда решаю поставить более нейтральные из того же семейства – OPA2132.
Конденсаторы после ОУ и в обратной связи ставлю аудиофильские Elna Cerafine.
Инверсию в правых каналах переделал на прямое включение, усилитель больше не мостится.
Слушаем. Фокусировки очень стабильные, без отлётов. Глубина первого плана сцены осталась примерно на том же уровне – чуть глубже лицевой плоскости АС. Второй план на хорошем удалении, эшелонирование имеется, хоть и не выдающееся. Поскольку усилитель подбором элементов целенаправленно затачивался под вч/сч применение – здесь и основной гешефт, хотя можно использовать его и в двушке с очень лёгким высокоиграющим мидбасом, потому что проработка верхнего баса очень хорошая. Рывки струн контрабаса, ударные… как будто слышишь, из какого материала сделаны инструменты.
По высоким частотам – все оттенки шёпота. Переслушал кучу странных записей, которые раньше дольше 20 секунд и слушать не хотелось. На вч высокое разрешение и несколько суховатое звучание сочетается с отсутствием резкости, звона и навязчивости. Слушать можно громко, слышно много оттенков и нюансов, но от этого не устаёшь, слух не раздражается. Усилитель со своей авторской подачей, не нейтральный, но я бы ему простил это за те вкусности и удовольствие от прослушивание, которые он доставляет.
Спасибо за внимание!
Твик сабвуферного моноблока Xcelsus Magma 2200.1D
Всем привет!
Мощный моноблок Д-класса для сдвоенного сабвуфера в бандпассе 4 порядка. Казалось бы – сварочный аппарат, что с него взять. Переделать блок питания, поднять вольтаж, чтобы сварка была ещё более эффективной. Интересно, а сколько можно отыграть в реальной отдаче усилителя за счёт снижения внутренних потерь и улучшения его эффективности? Посмотрим…
Но сначала небольшая доработка по линии SQ. В кроссоверной секции задействовано три 4-канальных операционных усилителя TL074 для реализации заложенного функционала. Самое зло в теории, наверное, сабсоник. Достаточно полистать старые подшивки журнала Автозвук с тестами усилителей и измерениями меандра 20 Гц, чтобы увидеть, что с прямоугольным сигналом делает включенный подтональный фильтр. Можно обоснованно возразить, что и сабсоник нужен – у нас будет возможность задействовать его на аудиопроцессоре в данном конкретном случае.
В итоге оставил на пути сигнала один операционный усилитель (ОУ), задействованными остались три канала из четырёх – буфер, гейн, фиксированный фильтр нижних частот.
Вместо TL074 поставил OPA1644. Конденсаторы на пути сигнала заменены на более качественные, немного доработано питание.
Вернёмся к громким делам.
В первичке батарея конденсаторов, каждый номиналом 2200 мкФ 25В. Два из них без затруднений меняются на Epcos по 4700 мкФ и ещё два на Nichicon FW по 6800 мкФ. В принципе, можно ещё чуть больше уложить без колхоза. Во вторичке по штатным местам вместо 6 конденсаторов 1800 мкФ 100В встают Epcos 2200 мкФ 100В.
Кроме прироста ёмкости в прилагаемой табличке можно увидеть, что внутреннее сопротивление (ESR) во всём диапазоне меньше у вновь установленных конденсаторов.
С обратной стороны платы, как водится, оставлено место под пропаивание, которым с завода традиционно слабо воспользовались. И хорошо. На все силовые дорожки уложил медные моножилы и пропаял сверху. Силовые дорожки со стороны элементов нет возможности усилить, но можно обратить внимание на другой момент. Поскольку силовые элементы паяются на заводе с обратной стороны, с лицевой стороны платы припой не полностью выходит наружу и в большинстве случаев контакт осуществляется преимущественно через переходное отверстие в плате, а это узкое горлышко в случае, если силовая дорожка подходит именно по лицевой стороне платы. Пропаял все контакты. К производителю нет претензий, все так делают, вряд ли пользователи готовы будут доплатить за бОльшее количество ручного труда при сборке усилителя.
Первый запуск. Ток холостого хода стал немного меньше – 0.75 против 0.95А. Запуск блока питания более быстрый и плавный.
Теперь порция измерений в реальной громкой системе. Lada Kalina Cross Team Audio One с кастомным сабом 18” в повседневном коробе с ровной полкой АЧХ.
Вязанка титаната, без зарядника, стенд подготовлен снаружи авто, внутрь заходят только акустические провода.
Чтобы иметь какую-то реальную статистику, берём два стоковых усилителя.
Сначала тихонько снимаем АЧХ.
Как видим, даже стоковые немного отличаются, значит не будем сильно забивать себе этим голову.
Дальше измерения пиковой мощности, отдаваемой по акустическим проводам на сабвуфер. С изрядной долей искажений, на все деньги. Разница отдачи в зависимости от частоты обусловлена в первую очередь импедансом реальной нагрузки, который меняется в зависимости от частоты.
Что можно сказать. Во-первых, усилители с лихвой перекрывают заявку.
Как видим, в среднем, твик отдал в нагрузку от 100 до 200 Вт больше несмотря на то, что его замеры делались последними, и титанат в перерывах не заряжался. Относительно первого усилителя питание просело примерно на 0,2В к моменту замеров третьего усилителя в твике.
Результаты замеров звукового давления забыли зафиксировать на втором усилителе. Между первым и третьим разница по частотам составила 0,2-0,5 дБ в пользу твика с учётом просевшего питания. Не так уж и мало для соревнований SPL, где счёт идёт на сотые доли.
Пиковый результат зафиксирован на 40 Гц на твикнутом усилителе – 147,77 дБ.
Музыкальный повседнев с ровной полкой, ага.
На частоте 30 Гц дополнительно измерили потребление усилителей по силовым проводам на входе питания. На первых двух токовые клещи фиксировали разбег тока в 2А между плюсом и минусом, на твикнутом измерили несколько раз – почему-то ошибка клещей заметно увеличилась, если сравнивать между плюсом и минусом. Если даже брать худший результат для третьего усилителя, то он всё равно получается более эффективным — при большей отдаче в нагрузку потребление мощности на входе даже упало. КПД стоковых усилителей при пиковой нагрузке находится в промежутке 65-69%, для доработанного усилителя это значение составляет 76%.
По звучанию на музыке не сравнивали между собой усилители, но все отметили, что при измерениях на синусе хорошо слышно, что система работает по-другому – больше флекса и дребезгов снаружи машины.
HI-END ТВИК КОТОРЫЙ МЫ ЗАСЛУЖИЛИ
Приветствую, давно занимаясь ремонтами, твиками, разработками усилителей, различных устроиств.
Решил поделиться своим творчеством! Возможно это будет звучать как то пафосно но я не в коем случае это
не хочу донести. Речь будет идти о твике который приближается к уровню HI-END во всех смыслах этого слова!
Если посмотреть твикеров различный популярных блогеров и т.д. Не один из них не выполнял данной работы с усилителем. Что обычно делают? Меняют конденсаторы, операционные усилители, поднимают ток покоя и в лучшем случае если он не жмот поменяет транзисторы на оригинал.
Что обычно дает такой твик?
-Немного детализации
-Немного пространства в музыке
-Немного динамики
Но почему (немного)?
А всё связанно с тем, что есть структура проектирования (разводки платы) сложность самой схемотехники (усилительной части) Обвязки питания и т.п. Она как правило отвратительна! За частую 60% всех усилителей класса А АВ это так называемая схема ЛАНЗАР. Она простая как 3 копейки, работает адекватно, не дорогая. Но она имеет при этом самые простые (бомж) характеристики! Поэтому когда мы отдаём усилитель на твик, нам зачастую просто меняют ужасную начинку на более дорогую. Поэтому мы некогда не услышим все настоящие краски, детали, подачи в музыке пока у нас имеется такая структура схемотехники. И НИКТО НЕ ХОЧЕТ ЭТО ИСПРАВЛЯТЬ когда проще заменить 1 деталь на другая за 5 секунд и сорвать с человека большие деньги! А особенно когда ещё человеку поют в уши что это космос это супер усилитель после твика. И человек просто настраивает свой мозг и начинает слышать то к чему он попросту раньше не прислушивался. Да есть такие приёмы.
В моём случае, то что вы сейчас увидите, это называется вынес на ружу всё что только можно, просто залез в душу и выпотрошил до каждой мелочи косяки как должно быть по законам построения грамотности HI END структуры.
ПОЕХАЛИ!
В данном случае мы имеем усилитель Урал ВАРХЕД. Который будет играть МИД басс, СЧ.
Он был взят по нескольким причинам:
-Много внутреннего пространства чтобы разгуляться.
-Имеет 2 трансформатора питания адекватной мощности и при этом имеет (вольтодобавочную обмотку) жирный +
-Большой корпус для хорошего обеспечения отвода тепла.
Самые важные характеристики.
Из минусов:
-Отвратительная печатная плата. Но нам это не страшно! поскольку мы её будем использовать как стол на котором всё будет лежать. В принципе всё на этом.
НУУ и самое вкусное ради чего мы здесь и собрались!
Теперь когда у нас грамотно и качественно подготовлена вся обвязка усилителя.
Пора установить туда виновника торжества 🙂 это Модуль усилителя напряжения, который и будет разгонять, раскрывать все соки музыки. Помните я говорил про Ланзар? так вот в место него используется своя структура схемотехники которая была взята от усилителя Accuphase P-500 японский домашний HI-END усилитель. Кстати, похожую схемотехнику этого усилителя напряжения имеет усилитель Audison Thesis HV venti стоимостью на данный момент под 900 тысяч рублей.
-Так же на фото можно будет увидеть 2х канальный усилитель, который изготавливался для ВЧ звена.
((И теперь мы получаем некий клон Audison Thesis HV venti.))
Твик и профилактика усилителя Clarion APA4300HX
Всем привет!

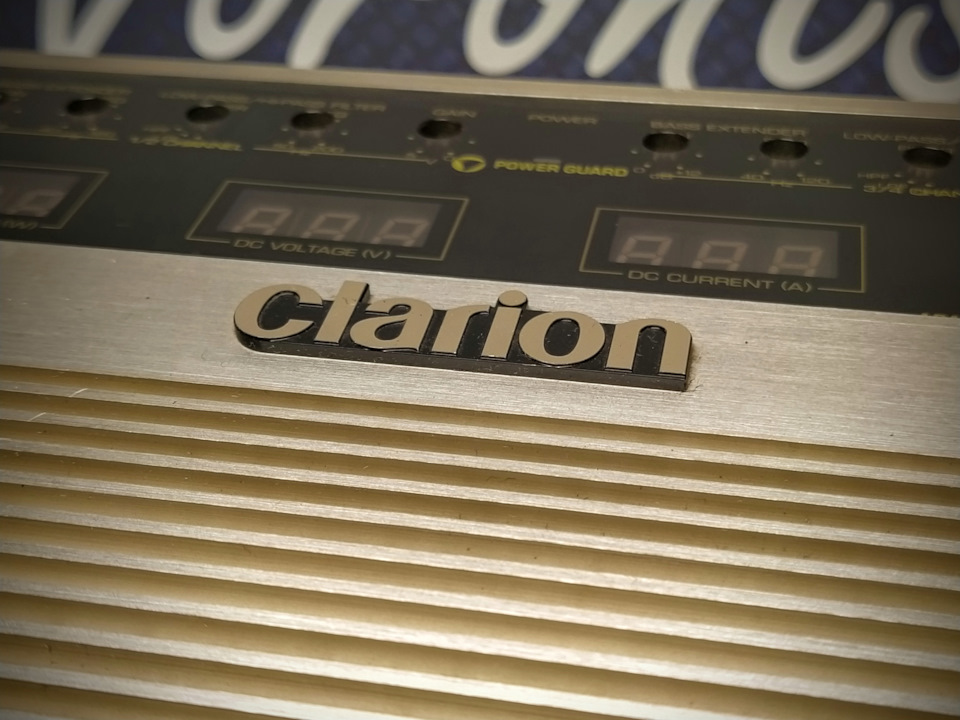

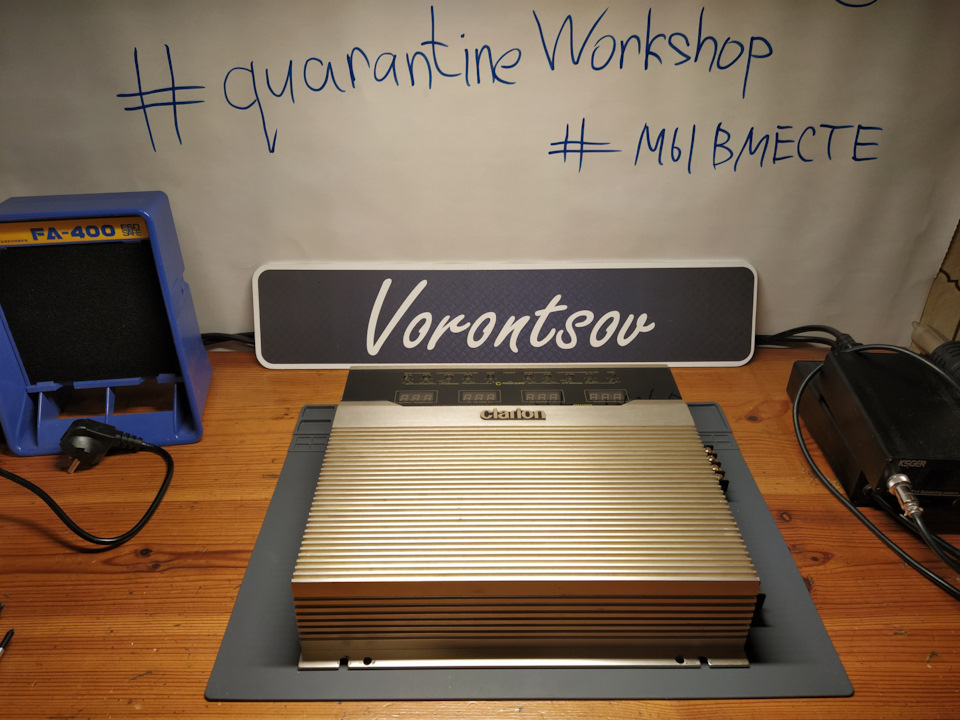

Оказался в руках такой красавец.
Сделан с большим вниманием к мелочам от механики до схемотехники. Не обошлось без лишнего для звука функционала и различного рода плюшечек, тем не менее аппарат интересный.
Первый запуск – звуковая сцена сразу по стеночке за акустическими системами выстроилась. Испортить можно, улучшить вряд ли))
Слушаем дальше. В целом всё хорошо, но местами как будто суховато, где-то хочется больше меди и яркости, слишком аналитично, нам бы самую малость эмоций добавить. Бас остался незамеченным на фоне высокого разрешения в вч/сч-диапазоне — нормально, но не запомнилось.
Аппарат нужно не только доработать, но и сделать профилактику.

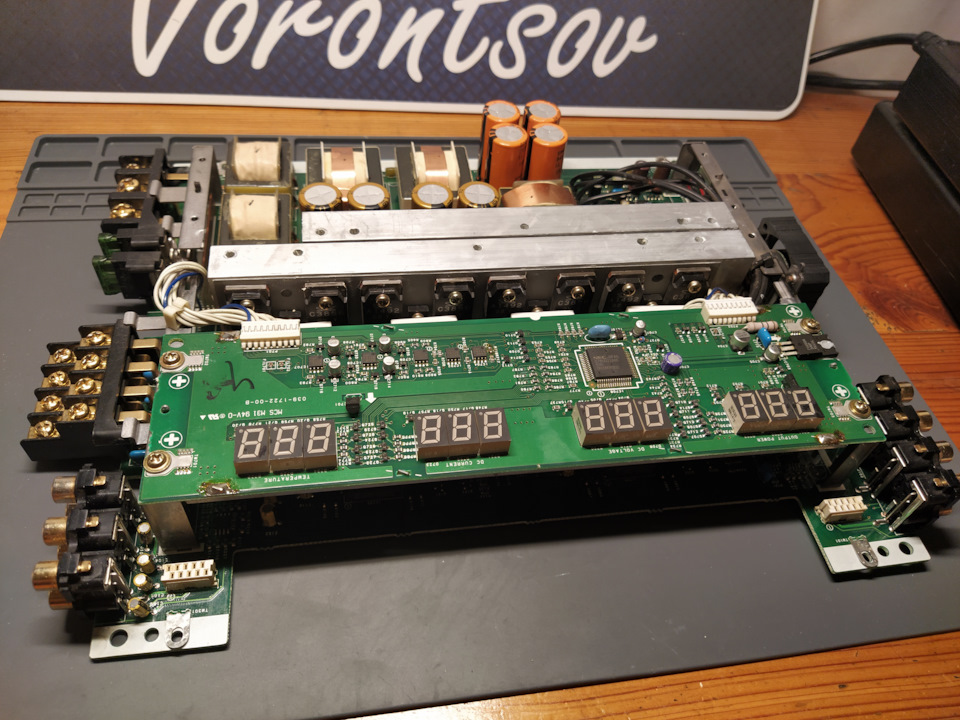

Комплектующие почти везде хорошие, во вспомогательном питании нашлось несколько «подсевших» емкостей. Там, где это необходимо, были заменены.

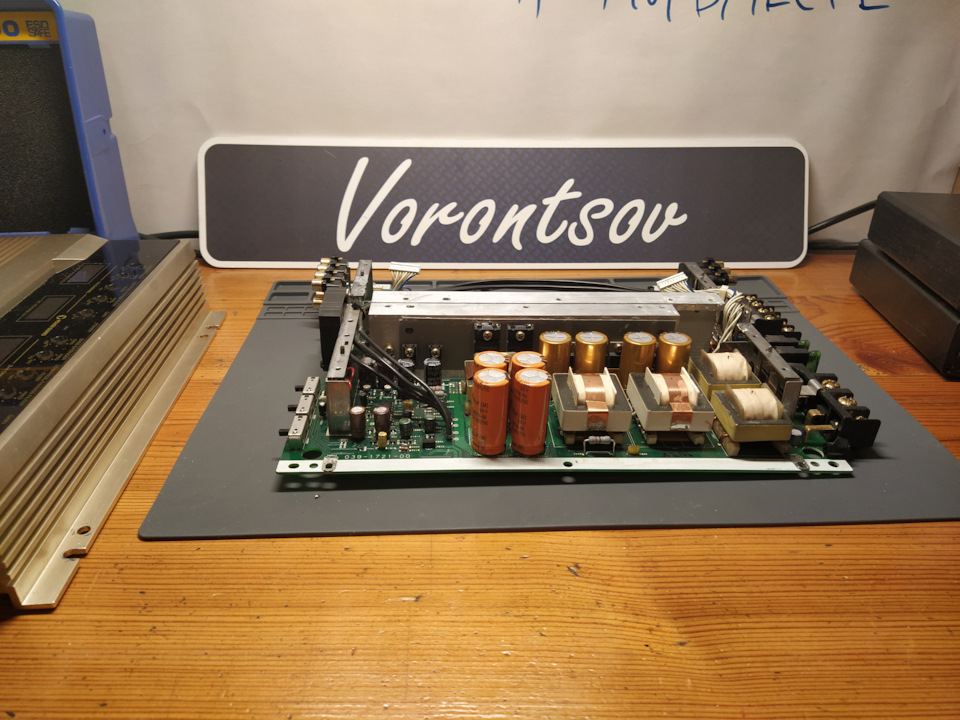

Силовое питание в первичной и вторичной цепи на конденсаторах Nippon LXV, они в хорошем состоянии, и вообще хорошие, на замену надо не хуже. После измерений и подбора в первичное питание поставил Nichicon FW, во вторичное Epcos. Суммарная ёмкость увеличилась с 27200 до 40000 мкФ и с 7200 до 10800 мкФ соответственно.
Усилитель работал на мидбасы мостами. Скорее всего переедет на вч/сч-диапазон, но может вернуться и на мидбас. Печатная плата усилена медной моножилой в блоке питания, вместо предохранителей впаяны перемычки – лишним не будет.
Доработано питание сигнальных цепей.
У усилителя имеются direct-входы, в которые сразу можно воткнуть межблочный кабель, либо поставить перемычки с платой кроссовера. Никаких переключателей и петляний сигнала.
Чувствительность прямых входов 1,2В. Высоковата для применения с современным аудиопроцессором. Электронная регулировка громкости в процессоре – зло, поэтому уменьшил коэффициент усиления в предусилителе. Разделительные конденсаторы на входе удалены. После входного буфера стоит ещё два комплекта конденсаторов Elna Silmic ARS, но их не стоит убирать, нужны для развязки. Неплохие, не стал менять.
Операционные усилители во входном буфере и предусилении – 4570 производства NEC, не могли японцы поставить американское в старшую серию своих усилителей, поэтому выбирали из своих. У этих микросхем высокие характеристики. Хотел заменить на OPA1642, но 1612 по звуку лучше зашли в этот усилитель, добавив недостающую долю эмоций без потери аналитичности.
Токи покоя отрегулированы.
Заказан кулер – немного рычит, поздновато о нём подумали.
По итогу на языке крутится старая аббревиатура – усилитель мощности звуковой частоты высокой верности. Аппарат честный во всех диапазонах, без авторской подачи звука. Бас в этот раз слушал внимательно – быстрый и точный.
Надо понимать, что звучать будет не сам по себе усилитель, а вся система в совокупности с инсталляцией и настройкой. Для магии и волшебства надо будет постараться и найти баланс.
Мне нравятся старые ГУ от Clarion, и этот усилитель, пожалуй, запишу туда же.
Спасибо за внимание!
