ДАТЧИК ДЕТОНАЦИИ. Датчики (ВАЗ 2108-2115) Диагностика, совместимость, принцип работы
Датчик детонации — устройство, предназначенное для определения момента возникновения детонации в двигателях внутреннего сгорания. Является одним из датчиков электронных систем управления двигателем автомобиля с впрыском топлива.
Существуют два типа датчика детонации – резонансный ( бочонок ) и широкополосный ( таблетка ). Датчик детонации разных типов не взаимозаменяемы.
Принцип действия датчика основан на пьезоэффекте. Датчик крепится на блок цилиндров двигателя, при возникновении детонации происходит вибрация двигателя, приводящая к сжатию пьезоэлектрической пластины датчика, в результате чего на её концах возникает разность потенциалов.
На основании электрических импульсов датчика, электронный блок управления двигателем выбирает оптимальный угол опережения зажигания, что позволяет добиться наиболее полного и эффективного сжигания топливо-воздушной смеси в цилиндрах двигателя, а так же автоматически адаптироваться к топливу с различным октановым числом.
Для проверки датчика детонации подсоединяем к его контакту и корпусу тестер.
Слегка постукивая стержнем из мягкого металла по резьбовой части датчика, измеряем импульс напряжения.
В зависимости от интенсивности ударов у исправного датчика импульс напряжения может достигать 300 мВ.
Симптомы неработающего датчика детонации
2) Низкая динамика авто
3) Загорелся чек эйндж при трогании на подъёме
4) Загорелся чек эйндж при разгоне автомобиля
Если вас тревожит один из этих пунктов, то возможно неисправен датчик детонации. Для установления более точного диагноза проверьте датчик детонации.
Источником оповещения ошибки является бортовой компьютер или диагностика автомобиля. Так же сигналом неисправности может служить сигнал «проверьте двигатель», но данная система оповещения может включать в себя множество проблем.
Обрыв цепи датчика детонации
Данная ошибка выскакивает под кодом 0325. Название цепи говорит само за себя: где то в проводке оборвалась цепь. Так что смотрите проводку, а именно разъём в датчике и провода в нём. Зачистите контакты и прозвоните цепь. Чаще всего причиной ошибки являются окислившиеся контакты. Но проблема может сидеть далеко не в датчике и не в проводке: проверьте ремень ГРМ, возможно он перескочил на пару зубьев – проверьте метки.
Высокий уровень сигнала датчика детонации
Низкий уровень сигнала датчика детонации
Ошибка 0327 и 0326. Опять же проверьте цепь, снимите датчик, обработайте вдшкой контакты и сам датчик. Момент закручивания очень важен для датчика, уделите этому вопросу больше внимания.
датчик детонации
Что такое датчик детонации и к чему приводит поломка этого датчика?
Датчик детонации — устройство, предназначенное для определения момента возникновения детонации в двигателях внутреннего сгорания. На основании электрических импульсов датчика, электронный блок управления двигателем выбирает оптимальный угол опережения зажигания, что позволяет добиться наиболее полного и эффективного сжигания топливо-воздушной смеси в цилиндрах двигателя, а также автоматически адаптироваться к топливу с различным октановым числом.
При неисправности датчика ЭБУ переводится в аварийный режим, при котором угол опережения зажигания выставляется так, чтобы гарантированно избежать детонации. Данный режим может быть далек от оптимальной, и соответственно может привести к увеличению расхода топлива, падению приемистости и т.д.
Как вы поняли, у меня сломался данный датчик. Летом он хандрил — то работал, то нет. А теперь окончательно сдох. Расход вырос где-то на 20%. Еще летом хотел заменить его, но как оказалось у меня резонансный датчик (старого образца), а в магазинах только современные широкополосные. В местных авторазборах продаваны вообще впервые слышали о таком датчике)) Пытался найти в магнитогорске, но тоже безуспешно. Смирился с этим… Летом повышенный расход терпим был, но зимой это п.ц одним словом.
Артем BlackHawk357 предложил заменить ЭБУ машины на более современную, с широкополосным датчиком. Начал поиски, но услышав цены, пыл как-то угас))

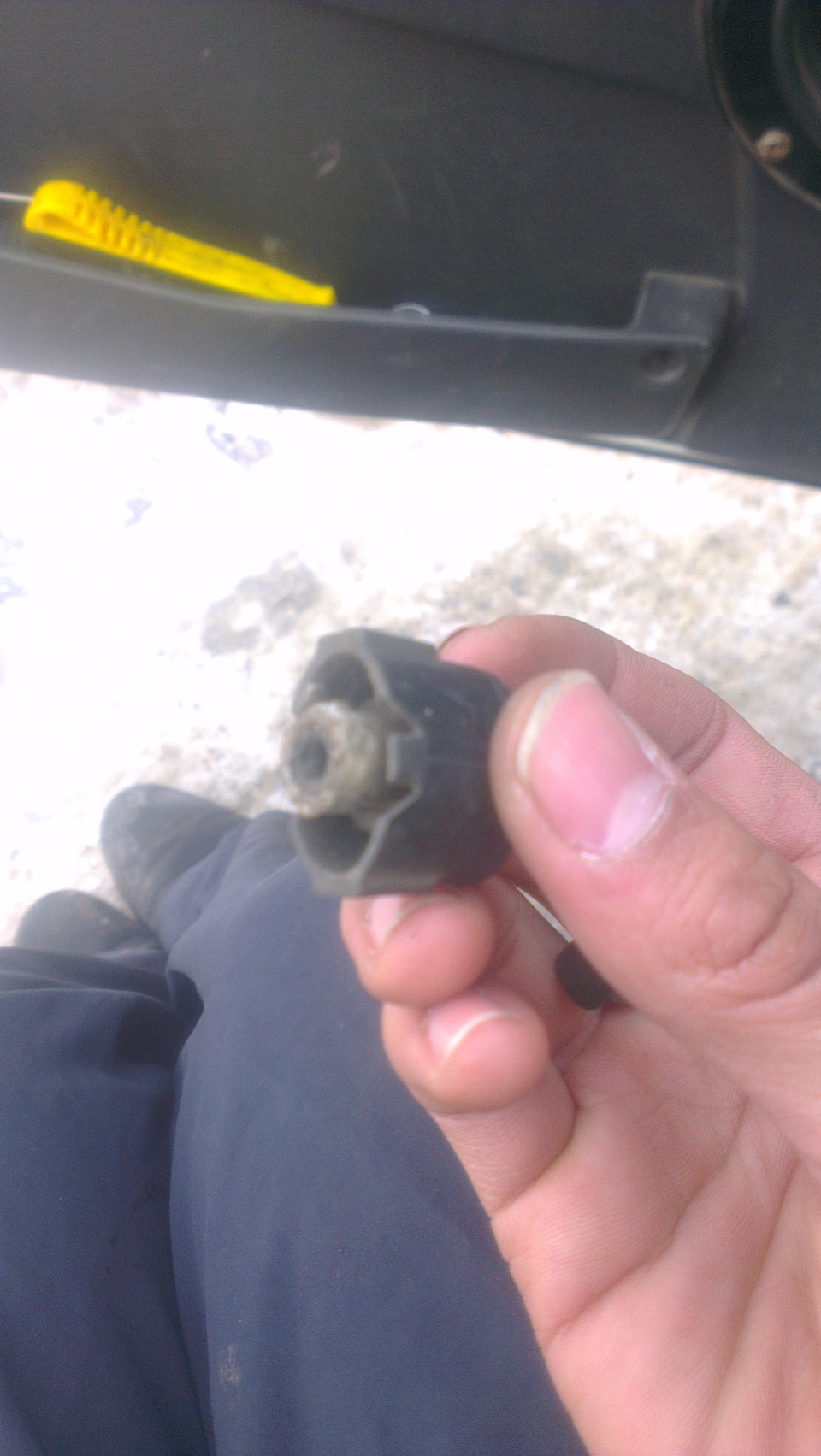

Сегодня решил разобрать этот датчик, все равно не работает. Сам датчик неразборный, а вот штекер вполне удалось. Его состояние было плачевным — весь расшатан, внутри обрыв контакта.
Появилась надежда, что вся проблема в штекере. Сам корпус сразу же был выброшен, сигнальный провод припаял к стержню из штекера.
Проверка датчика детонации, за что он отвечает, как работает и его неисправности
В бензиновом двигателе внутреннего сгорания, при определенном стечении обстоятельств, возникает металлический стук. «Пальцы стучат», — говорят некоторые водители. На самом деле это явление называется детонацией и его возникновение крайне нежелательно, поскольку может привести к поломке мотора вследствие огромной скорости распространения фронта пламени (более 2000 м/с) и высоких ударных нагрузок на стенки цилиндров, поршень и головку блока. Чтобы контролировать уровень опасности, на блок цилиндров устанавливается датчик детонации.
Он представляет собой акселерометр, то есть устройство, воспринимающее и преобразующее энергию механических колебаний блока цилиндров в электрические импульсы. Датчик детонации непрерывно посылает сигналы в электронный блок управления двигателем, а электроника отвечает изменением качественного состава рабочей смеси и угла опережения зажигания. Данное устройство помогает также добиться более экономичной работы и развить максимальную мощность двигателя.
От чего зависит вероятность появления детонации
То, насколько часто может возникать данное явление, зависит от трех основных факторов.
В первую очередь, на вероятность возникновения влияет химический состав бензина, а точнее, его октановое число. Чем оно выше, тем более он устойчив к этому явлению.
Второй фактор, который влияет не меньше, – конструктивные особенности двигателя, а именно степень сжатия, форма камеры сгорания, расположение свечей зажигания, форма днища поршня и т.п. Например, двигатель с большей степенью сжатия более склонен к детонации и нуждается в высокооктановом бензине. Иначе, зачем производители пишут минимально допустимое октановое число на люке бензобака?
Третий фактор – условия работы мотора. На вероятность появления детонации влияет состав рабочей смеси, нагрузка, выбранная передача, нагар.
Как работает датчик детонации
Принцип работы датчика основывается на пьезоэффекте. Данное устройство представляет собой помещенную в корпус пьезоэлектрическую пластину, на концах которой, в случае возникновения детонации, появляется напряжение. С ростом амплитуды и частоты механических колебаний двигателя напряжение возрастает.
устройство датчика детонации
Существует определенный порог безопасности, если величина напряжения его превысит, то электронный блок управления отдаст команду на уменьшение угла опережения зажигания.
Поломка датчика детонации
При возникновении неисправности датчика детонации на приборной панели загорается контрольный индикатор. Мотор при этом работает, и на автомобиле вполне можно ехать. На закономерный вопрос «зачем тогда нужен этот датчик» ответ следующий.
На старых автомобилях, не оборудованных электронным блоком управления, угол опережения зажигания корректировался вручную поворотом крышки прерывателя-распределителя зажигания. Это позволяло скорректировать работу системы зажигания в зависимости от октанового числа бензина, которое может сильно отличаться на разных заправках. У современного двигателя устройство трамблера иное, его крышка неподвижна, поэтому такую функцию выполняет ЭБУ. Соответственно, если датчик детонации выйдет из строя, то угол опережения зажигания не сможет быть скорректирован.
Вышедший из строя датчик детонации влияет на динамику и экономичность двигателя. Принцип работы электронного блока управления таков, что при возникновении неисправности датчика он устанавливает заведомо позднее зажигание в целях безопасности, чтобы исключить вероятность разрушения мотора. В результате силовой агрегат работает, но начинает потреблять гораздо больше топлива, и ухудшается динамика машины. Второе особенно заметно при повышенных нагрузках.
Проверка датчика детонации
Основные симптомы, указывающие на то, что данное устройство вышло из строя:
падение мощности;
ухудшение разгонных характеристик и резкое увеличение «аппетита» двигателя;
дымный выхлоп.
При этом на панели загорается индикатор неисправности двигателя. Причем, он может, как гореть постоянно, так и загораться кратковременно при увеличении нагрузки.
как проверить датчик
Далеко не всегда под рукой есть сканер, который сможет считать и расшифровать код неисправности. Добраться до СТО также не всегда возможно. Возникает вопрос: как проверить датчик детонации самостоятельно? Из инструментов нужен цифровой мультиметр.
В первую очередь необходимо выяснить, каким сопротивлением должен обладать исправный датчик на конкретной модели автомобиля или двигателя, поскольку у всех производителей эта величина разная. Если оно отличается от нормального, нужна замена.
Также можно проверить напряжение на электрических контактах датчика, для чего нужно отсоединить электрический разъем питания датчика и снять его с двигателя. После этого мультиметр переводится в режим измерения напряжения в милливольтах, его плюсовой щуп соединяется с сигнальным контактом, а минусовой – с массой датчика (отверстие, через которое проходит болт крепления к двигателю).
Неисправность датчика детонации
Неисправность датчика детонации приводит к тому, что блок управления двигателем (ЭБУ) перестает обнаруживать процесс детонации при сгорании топливной смеси в цилиндрах. Такая проблема возникает в результате слишком слабого или наоборот чересчур сильного исходящего сигнала. Как результат — на приборной панели загорается лампочка “проверьте двигатель”, а поведение автомобиля меняется из-за условий работы двигателя.
Чтобы разобраться с вопросом неисправностей датчика детонации необходимо понимать принцип его работы и выполняемые им функции.
Как работает датчик детонации
В двигателях автомобилей может использоваться один из двух типов датчиков фиксирующих детонацию — резонансные и широкополосные. Но поскольку первый вид уже устарел и встречается редко, то опишем работу именно широкополосных датчиков (ДД).
В основе конструкции широкополосного ДД лежит пьезоэлемент, который при механическом воздействии на него (то есть, при взрыве, которым, по сути, и является детонация) подает в электронный блок управления ток с определенным напряжением. Датчик настроен на восприятие звуковых волн в диапазоне от 6 Гц до 15 кГц. В конструкцию датчика входит также утяжелитель, который усиливает механическое воздействие на него посредством увеличения силы, то есть, увеличивает звуковую амплитуду.
Поданное датчиком на ЭБУ напряжение через выводы коннектора обрабатывается электроникой и потом делается вывод имеется ли в двигателе детонация, и соответственно, нужно ли корректировать угол опережения зажигания, что поможет ее устранить. То есть, датчик в данном случае является лишь “микрофоном”.
Признаки неисправности датчика детонации
При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:
Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.
Неисправности цепи датчика детонации
Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.
Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).
Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).
Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.
Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.
Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик. Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы.
В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.
Причины неисправности датчика детонации
Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:
На что влияют неисправности датчика детонации
Можно ли ездить с неисправным датчиком детонации? Этот вопрос интересует автолюбителей, впервые столкнувшихся с данной проблемой. В общих чертах ответ на этот вопрос можно сформулировать так — в краткосрочной перспективе автомобилем пользоваться можно, однако при ближайшей же возможности необходимо провести соответствующие диагностику и устранить проблему.
Ведь по принципу работы ЭБУ когда возникает неисправность датчика детонации топлива, то автоматически устанавливается позднее зажигание чтобы исключить повреждение деталей поршневой группы при возникновении реального детонирования при сгорании топливной смеси. Как результат — поднимается расход топлива и значительно падает динамика которая особенно станет заметной при повышении оборотов.
Что будет если отключить датчик детонации полностью?
Некоторые автовладельцы и вовсе пытаются отключить датчик детонации так как при нормальных условиях эксплуатации и заправке хорошим топливом может казаться ненужным. Однако это не так! Поскольку детонирование возникает не только из-за плохого топлива и проблем со свечами, компрессией и пропусками зажигания. Поэтому если отключить датчик детонации то последствия могут быть следующими:
Это обусловлено тем, что при возникновении этого явления электронный блок управления не будет предпринимать мер по ее устранению. Поэтому ни в коем случае не нужно отключать его и ставить перемычку из сопротивления ведь это чревато дорогим ремонтом.
Как определить неисправность датчика детонации
При проявлении первых признаков отказа ДД, интересует логический вопрос — как проверить и определить неисправность датчика детонации. В первую очередь необходимо сказать, что проверка датчика детонации возможна не снимая его с блока цилиндров, так после демонтажа с посадочного места. Причем сначала лучше проделать несколько тестов когда датчик прикручен к блоку. Вкратце процедура выглядит так:
Для проверки датчика детонации автолюбителю понадобится электронный мультиметр, способный измерять значение электрического сопротивления, а также постоянного напряжения. Самый лучший вариант проверки — с помощью осциллографа. Снятая с его помощью диаграмма работы датчика явно покажет — работоспособный он или нет.
Но так как рядовому автолюбителю доступен лишь тестер, то достаточно проверить показания сопротивления которые выдает датчик при постукивании. Диапазон изменения сопротивления находится в пределах 400 … 1000 Ом. Также в обязательном порядке необходимо провести элементарную проверку целостности его проводки — нет ли обрыва, повреждения изоляции либо короткого замыкания. Без помощи мультиметра при этом также не обойтись.
Если же проверка показала что датчик детонации топлива исправен, а ошибка о выходе сигнала датчика за пределы допустимого диапазона, то возможно стоит искать причину не в самом датчике, а в работе двигателя или коробки передач. Почему? Во всем виноваты звуки и вибрация которую ДД может воспринимать как детонирование топлива и неверно корректировать угол зажигания!
Замена датчика детонации на ВАЗ 2109 (инжектор)
Датчик детонации (ДД), установленный на инжекторый ВАЗ 2109, является компонентом электронной системы управления впрыском двигателя.
Основная задача ДД заключается в контроле детонации в цилиндрах силового агрегата вашего автомобиля.
Внешний вид устройства
Устройство и расположение
Датчик детонации заключен в корпус, внутри которого располагается пластина — пьезокерамический элемент. Этот элемент характеризуется определенными свойствами, называемыми пьезоэффект. Плюс в корпусе присутствует резистор. Снаружи к датчику подключается питающая проводка.
Как он работает
В зависимости от типа используемого датчика детонации, принцип работы устройства несколько отличается друг от друга.
Тип ДД
Принцип работы
Контроллер блока управления подает на датчик детонации напряжение. Оно постоянное и составляет 5В. Резистор, встроенный в регулятор, понижает данное напряжение до показаний 2,5В, после чего возвращает его обратно. Когда происходит детонация в цилиндрах силового агрегата, датчик детонации передает контроллеру напряжение с переменным током, частота и амплитуда которого меняется в зависимости от показателей детонации. За счет этого сигнала электронный блок управления меняет угол опережения зажигания, в результате чего детонация пропадает
При работе силового агрегата регулятор отправляет контроллеру сигнал в виде переменного тока, который соответствует частоте вибрации мотора. Если возникает детонация, сигнал преобразуется в более высокочастотный. Так электронный блок управления определяет, что возникла детонация. Механизм гашения подстраивается под текущую работу мотора и позволяет поддерживать характеристики на оптимальном уровне, адаптироваться под работу с топливом, качество и октановое число которого оставляет желать лучшего
Оптимальный способ избежать всевозможных проблем с системой впрыска топлива двигателя — заправляться качественным бензином.
Причины детонации
Детонация в двигателе может возникать по разным причинам, среди которых следует выделить:
Если вовремя не принять меры касательно вышедшего из строя ДД, это грозит нарушением функциональности мотора и не только.
К чему ведет отказ ДД
Если датчик детонации или его электрические соединения выйдут из строя, произойдет следующее:
Контроллер перейдет на работу по резервной таблице расчета угла опережения зажигания. Последствия такой работы устройства — потеря мощности силового агрегата, увеличение расхода топлива и троение мотора.
При помолке ДД или его электрических соединений увеличивается детонация, что приводит к появлению кода неисправности в контроллере. Как результат, на приборной панели загорается лампочка Check engine.
Искомое устройство
Что использовать
Планируя замену ДД, важно подумать, какой именно датчик будет использовать в системе впрыска на вашем ВАЗ 2109.
Как мы уже отмечали, на девятках можно применять два типа регуляторов. Но каждый из них имеет свои особенности по срабатыванию.
С точки зрения практичности и эффективности работы датчика детонации, лучший выбор для ВАЗ 2109 — это широкополосные. Но решать только вам.
Замена
В случае выхода из строя ДД, единственным правильным решением будет замена сломанного устройства на новый работоспособный регулятор. Для этого необходимо выполнить следующие действия.
Приобрести сегодня ДД — не проблема. Но лучше выбирайте проверенные, хорошие магазины автозапчастей. Примерная стоимость регулятора составляет 300 рублей. Пожалуй, это единственные финансовые затраты при ремонте своими руками.
Особых сложностей в замене столь важного устройства для правильной работы двигателя нет. Следуйте инструкции и используйте только качественный бензин. Тогда новый ДД вас не скоро побеспокоит.
