Общая информация, комплектация
Что мы не обсуждаем в разделе материнских плат
Вопросы производительности процессоров в той или иной матплате не касаются данного раздела, ибо исследование процессоров — в своем разделе. Что касается разгонов (оверклокинга) процессоров, то: во-первых, это опять же не задача обзоров материнских плат, во-вторых, степень разгона зависит от конкретного экземпляра процессора, в том числе и разгона оперативной памяти, так как контроллеры памяти – в процессорах и также зависят от конкретного экземпляра; в-третьих, на оверклокинг сильно может влиять та или иная версия BIOS, и не факт, что последняя версия – самая лучшая для темы по разгону. Поэтому просим учесть эти моменты. Если какой-либо производитель внес новую функцию, улучшающую (по его словам) оверклокинг, то мы так и донесем о наличии таковой. Проверять не будем по выше указанным причинам. Тема разгона – это огромный и сложный вопрос, и для него нужен чуть ли не отдельный автор, так как можно неделями подбирать нужные опции и установки из сотен в BIOS, включая аппаратные возможности той или иной матплаты.
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий старших чипсетов AM5.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU. В данном случае контроллер USB4 получает 4 линии от центрального процессора.
Напомню, что чипсет X870E, как и его предшественник X670E, представляет собой дуэт из двух микросхем Promontory21.
Комплектация

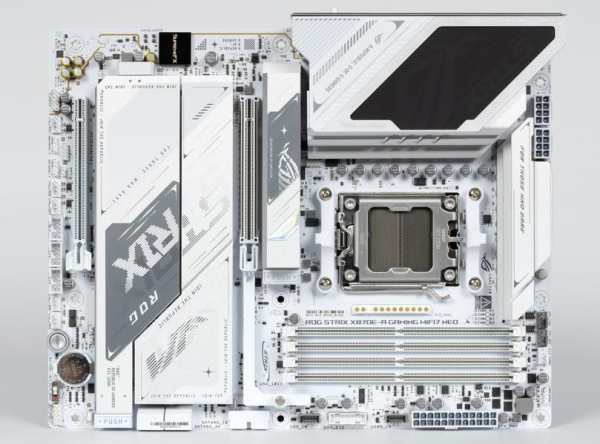

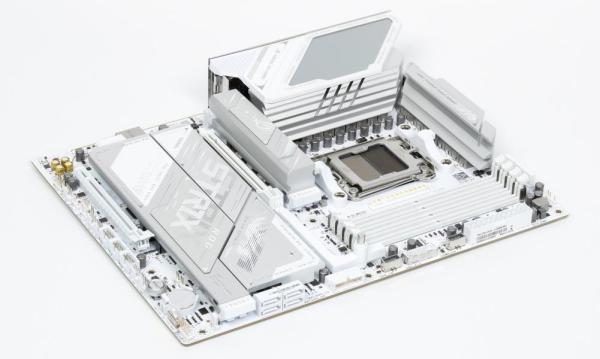

Объект сегодняшнего исследования: материнская плата Asus ROG Strix X870E-A Gaming WiFi7 Neo.
Эта матплата принадлежит к игровой серии ROG Strix, плата позиционируется как средняя модель внутри серии. Обычно в серии ROG представлены платы, имеющие не только в UEFI ряд оптимизаций для игр плюс большой набор настроек для оверклокеров разного уровня, но и имеющие немного аппаратных «штучек» для особо продвинутых оверклокеров. При этом платы из ROG Strix по ценам хоть и уступают более топовой серии ROG Crosshair/Maximus, однако все равно относительно дорогие. Например, рассматриваемая сегодня модель на момент написания материала имеет цену около 52 тысяч рублей.

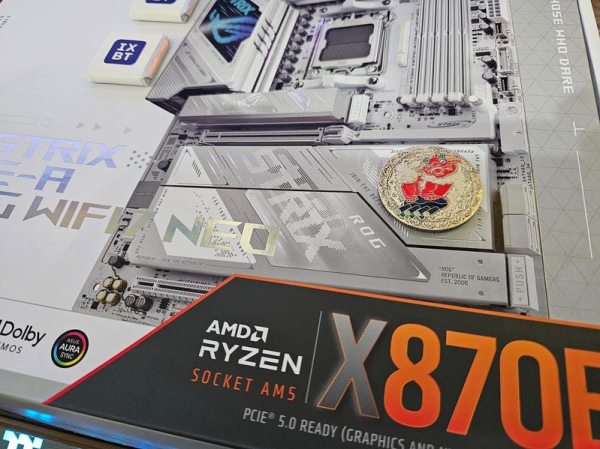

Asus ROG Strix X870E-A Gaming WiFi7 Neo поставляется в коробке серебристого дизайна ROG. Комплект поставки размещен в отсеках под матплатой.

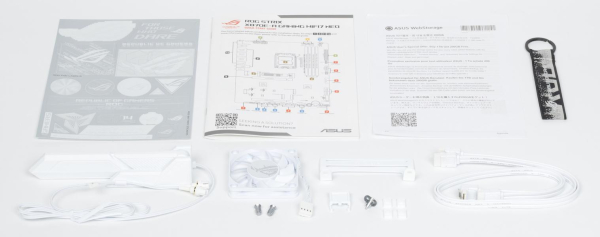

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- бонусные фирменные стикеры,
- сувенирный брелок ROG (он же может быть стяжкой на липучке);
- два кабеля SATA,
- запасные стойки и запоры для слотов M.2,

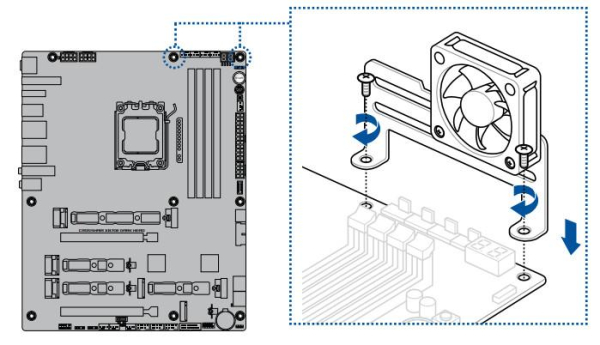

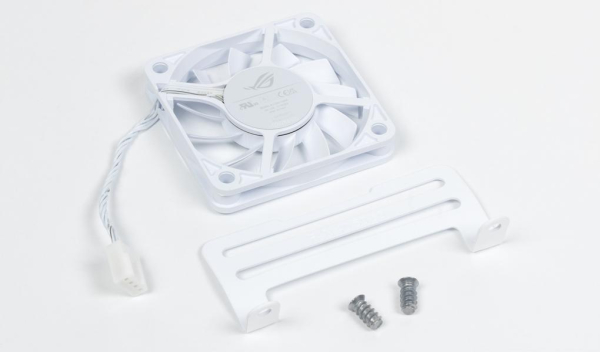

- дополнительный вентилятор для охлаждения модулей памяти c комплектом крепежа;
- антенна встроенного Wi-Fi-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

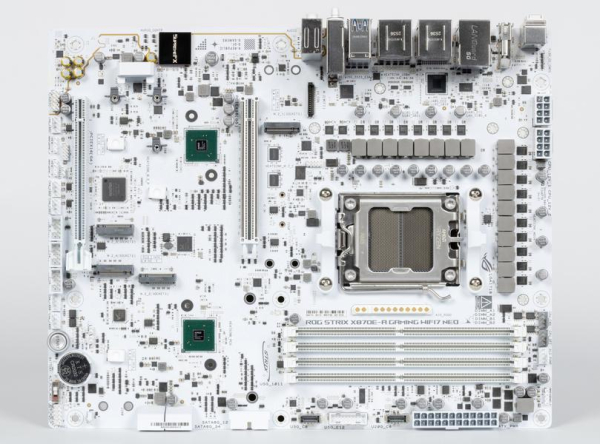

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix X870E-A Gaming WiFi7 Neo имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

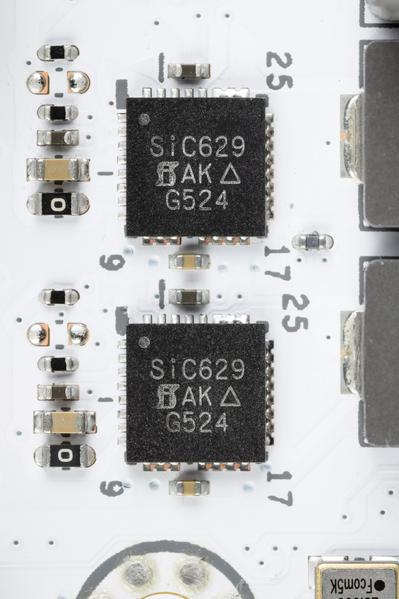

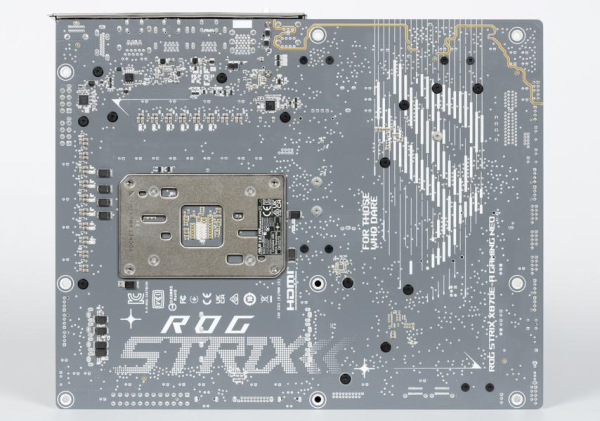

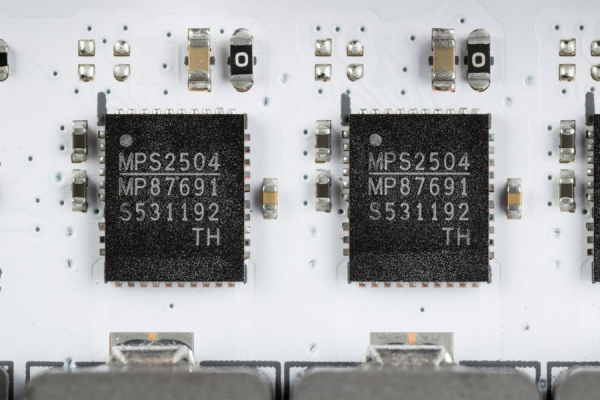

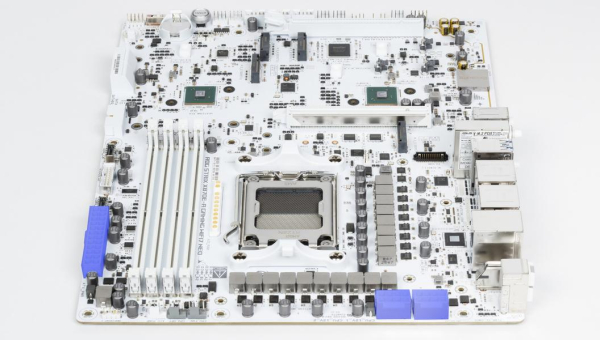

На оборотной стороне имеется ряд электронных логических элементов и ШИМ-контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Защитной пластины (бэкплейта) нет.

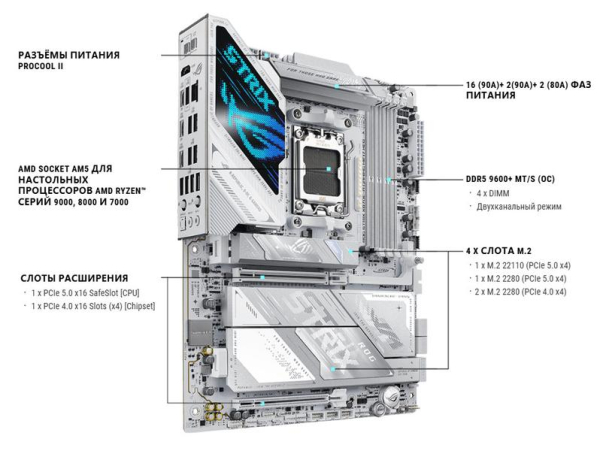

Технические характеристики
Таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X870E |
| Память | 4 × DDR5, до 256 ГБ, до DDR5-9600 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC4080 (7.1) + операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, CPU, режим x16/X8+X8/X4+X4+X4+X4) 1 × PCIe 4.0 x16 (PCIe x16_2, X870E, режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (X870E) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, CPU, PCIe 5.0 x4 для устройств формата 2280/22110)* 1 × M.2 (M.2_3, X870E, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_4, X870E, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 6 × USB 2.0: 3 внутренних разъема на 6 портов (X870E) 9 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта + 4 порта Type-A (синие) + 1 внутренний разъем Type-C (X870E+RTS5411) 6 × USB 3.2 Gen2: 5 портов Type-A (красные) + 1 порт Type-C (CPU+X870E) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X870E) 2 × USB4: 2 порта Type-C (ASM4242)* |
| Разъемы на задней панели | 2 × USB4 (Type-C) 1 × кнопка обновления BIOS – Flashback 1 × кнопка сброса CMOS BIOS 1 × USB 3.2 Gen2 (Type-С) 5 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 2 × аудиоразъемa типа миниджек 1 × оптический аудиоразъем S/PDIF 1 × HDMI вывод 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen1 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 3 разъема для подключения 6 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем CPU_OV для снятия лимита поднятия напряжения на CPU 1 переключатель PCIe Alt-PCIe-Mode 1 разъем для термодатчика 1 кнопка запуска системы Start 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | 47-48 тысяч рублей на момент публикации обзора |
* — слот M.2_2 / хаб USB4 делят ресурсы между собой. Детали ниже.
Основная функциональность: чипсет, процессор, память

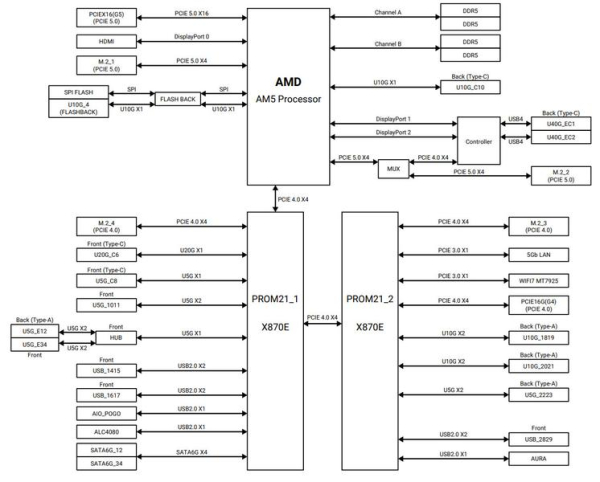

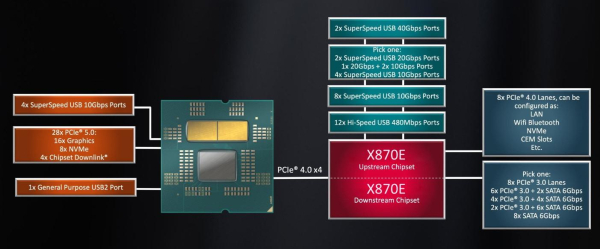

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор .
В свою очередь чипсет X870E поддерживает до:
- 8 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen2x2,
- 12 портов USB 2.0,
- 2 портов USB4;
- 24 линии ввода-вывода:
- 4 линии для связи внутри микросхем чипсета (см. ниже).
- Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).
Таким образом в сумме от тандема X870E+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 2 порта USB4 (от контроллера ASM4242);
- 2 порта USB 3.2 Gen2x2 (от чипсета);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
- 8 портов SATA 6Гбит/с (от чипсета)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).

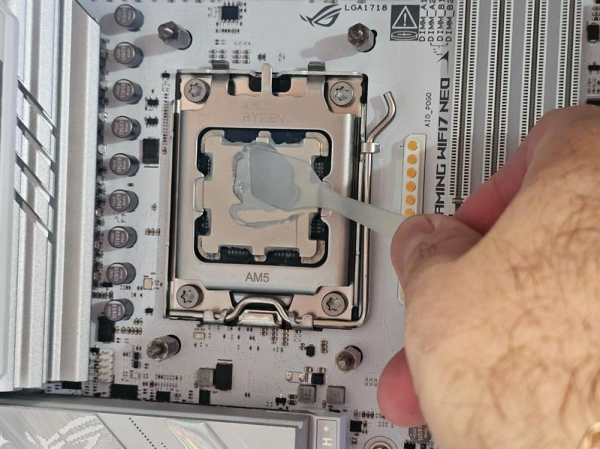

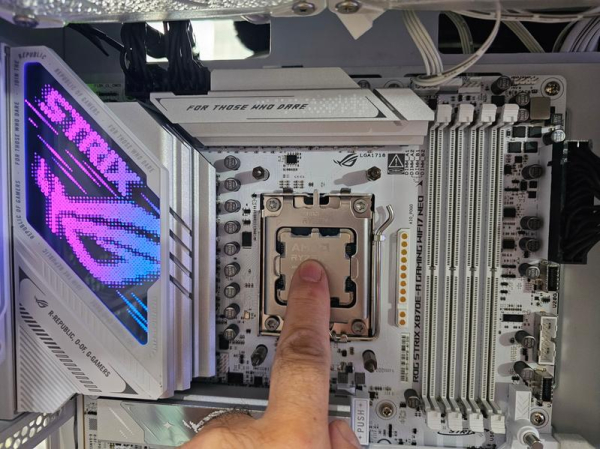

Плата Asus ROG Strix X870E-A Gaming WiFi7 Neo поддерживает процессоры AMD поколения 7000/8000/9000, выполненные под разъем (сокет) AM5. Около сокета имеются 2 набора контактов (2+9) – AIO Q-Connector, для подключения новых систем охлаждения от Asus (без надобности подключать провода).

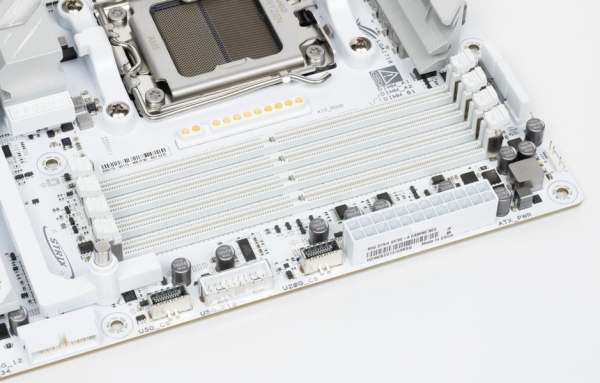

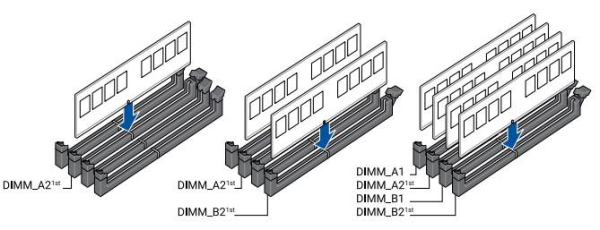

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo. Также имеется поддержка модулей CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2

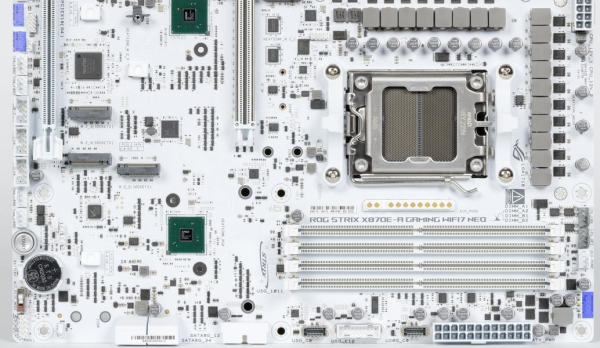

Выше мы изучили потенциальные возможности тандема X870E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe
Вначале изучим распределение линий PCIe от X870E.
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот M.2_4 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
- MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
- 4 слота SATA 1/2/3/4 (4 линии PCIe 3.0);
18 линий PCIe (12 версии 4.0 и 6 версии 3.0) оказались занятыми, включая 4 порта SATA.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_1) (4 линии PCIe 5.0);
- Переключатель: или хаб USB4 ASMedia ASM4242 или порт M.2_2 (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 5.0)
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком (если применяется кодек уровня ALC 1220 и более младших) идет путем эмуляции PCI шины. Если кодек ALC 4xxx (как в нашем случае), то для его работы требуются линии USB 2.0

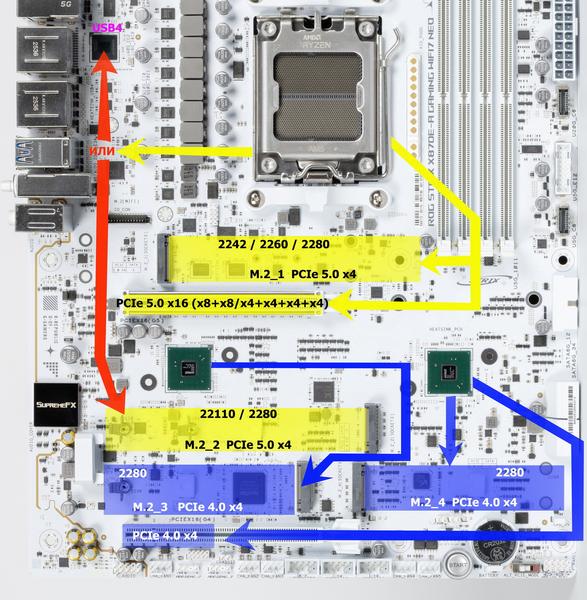

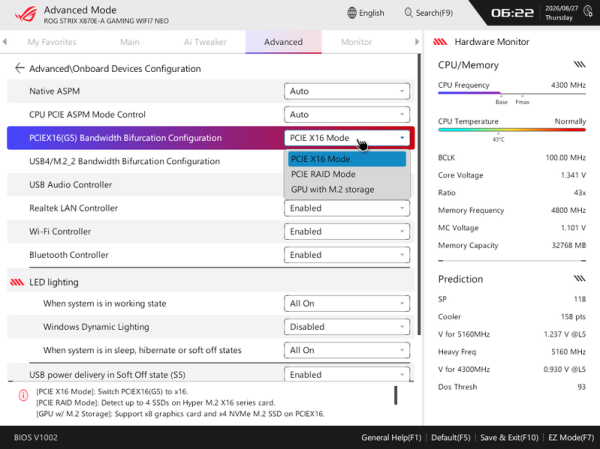

Теперь в целом про слоты PCIe и M.2.

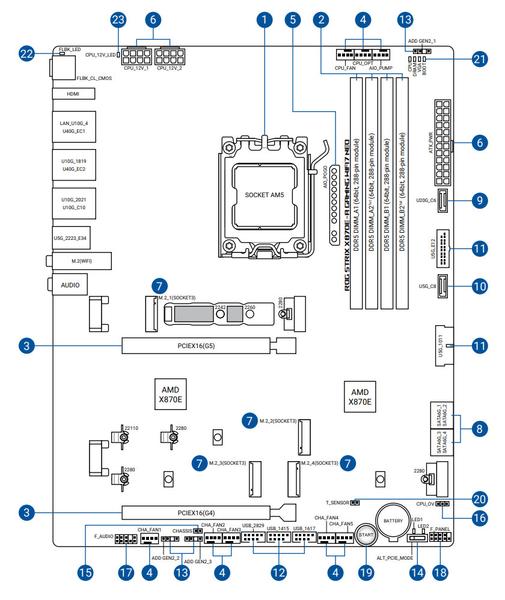

Всего на плате есть 2 слота PCIe в форм-факторе x16 («длинные»):
- слот PCIe x16_1 (для видеокарт или других устройств, «питается» от CPU) – до 16 линий PCIe 5.0,
- слот PCIe x16_2 (имеет «питание» от X870E) – до 4 линий PCIe 4.0.

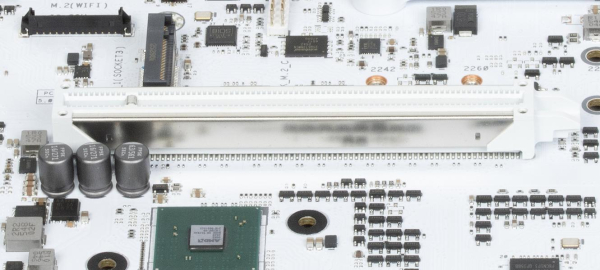

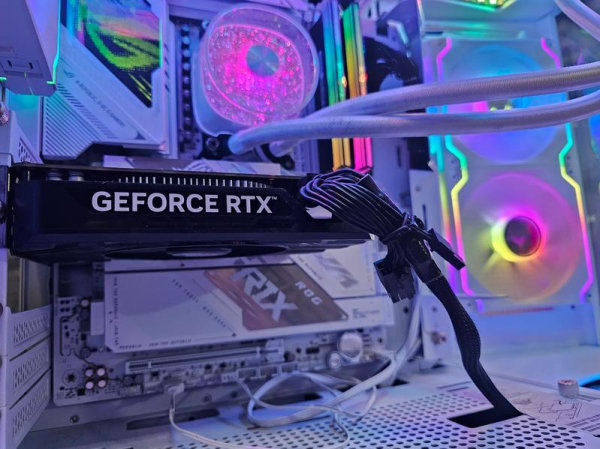

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

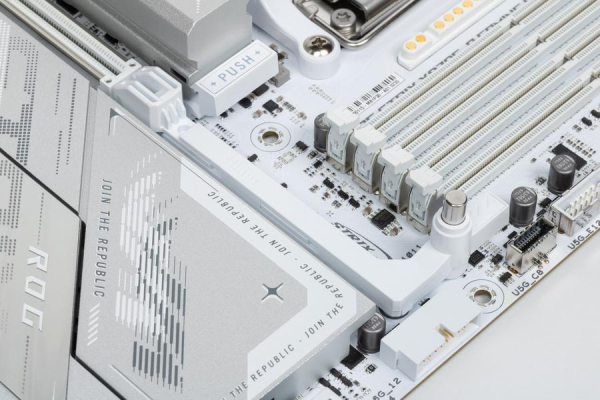

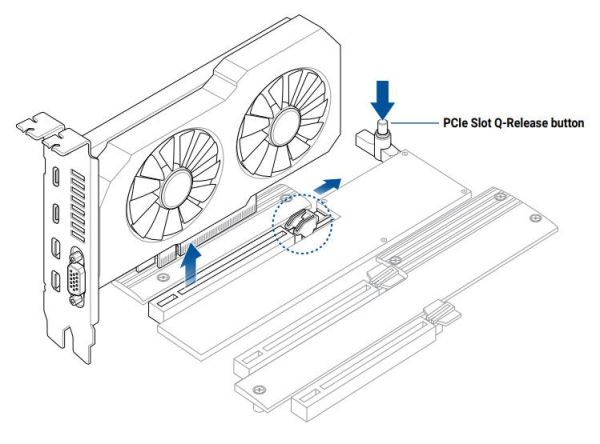

Еще одной уникальной особенностью данной платы является схема Q-Release удобного изъятия карт расширения из слота PCIe x16_1.
Нажатие на кнопку рычага отпирает первый слот.
Матплата позволяет смонтировать СО любого размера.

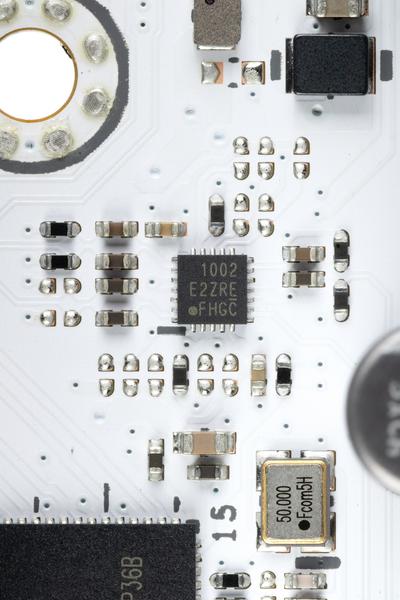

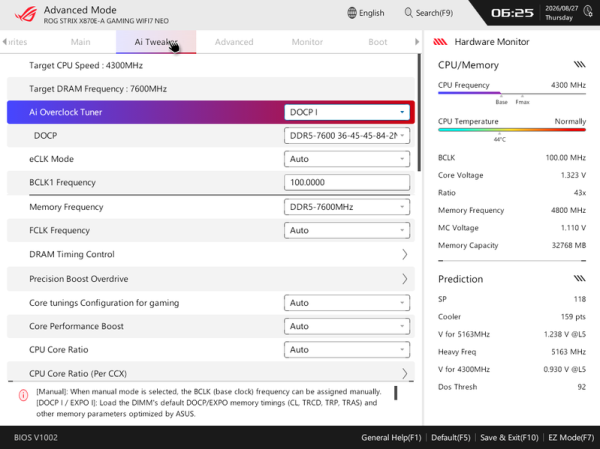

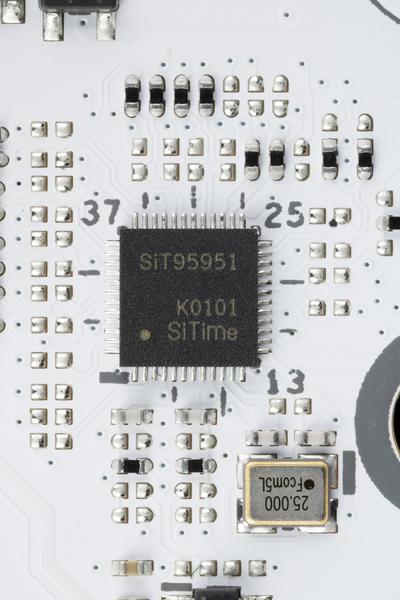

Материнская плата имеет внешний тактовый генератор, который позволяет управлять базовой шиной процессора BCLK независимо от частот работы иных компонентов, таких как iGPU, Infinity Fabric, Memory, PCIe.
Накопители
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2 .

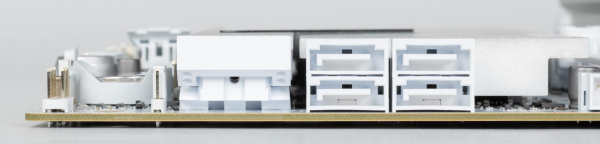

Порты SATA размещены в нижнем конце матплаты, ориентированы горизонтально.

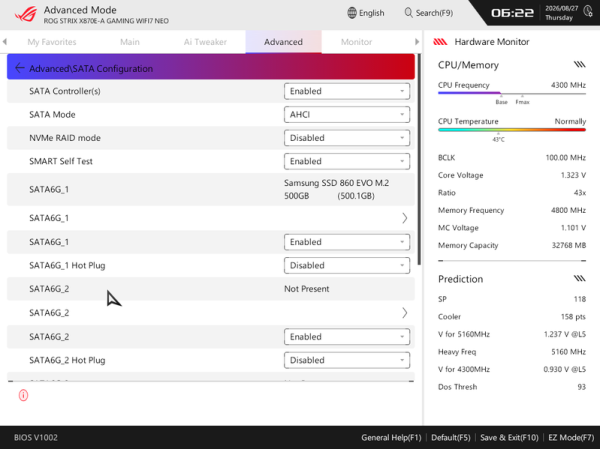

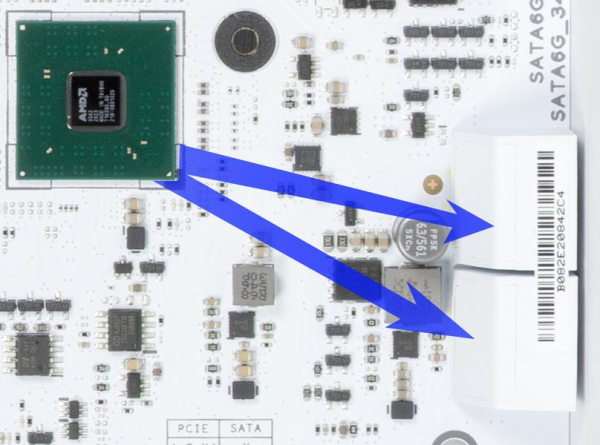

4 порта SATA реализованы через чипсет X870E.
Теперь про накопители M.2

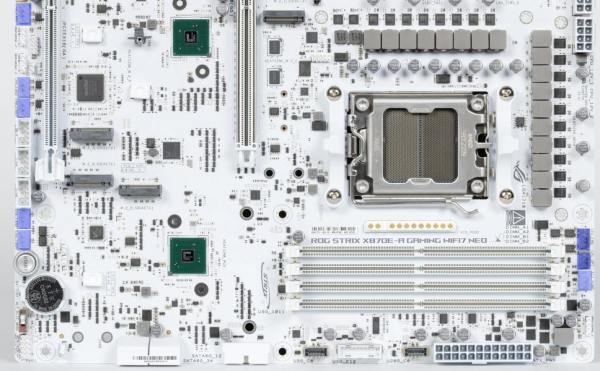

Материнская плата имеет 4 гнезда форм-фактора М.2.

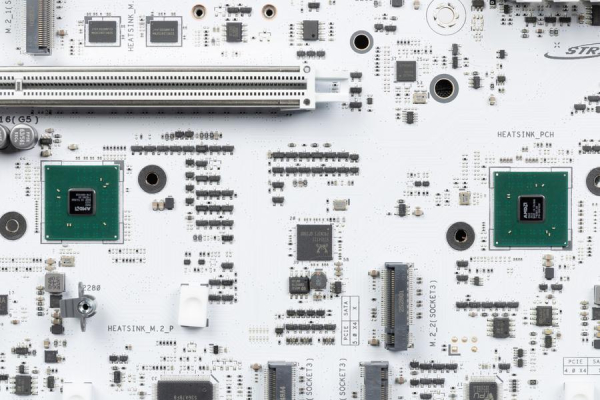

Третий и четвертый слоты M.2 (M.2_3/4) получают данные от чипсета X870E (PCIe 4.0), а первый и второй — от CPU, при этом оба получают PCIe 5.0. Следует особо отметить, что слот M.2_2 делит ресурсы с хабом USB4, при этом не полностью взаимоисключающе: при использовании обоих устройств (M.2_2 и USB4) они оба получают по 2 линии PCIe 5.0.
Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2 поддерживают модули с размером 2280, при этом слот M.2_1 также поддерживают размеры 2242/2260, а слот M.2_2 – 22110.

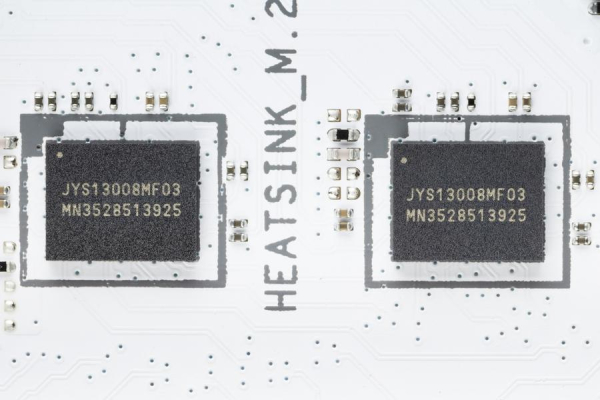

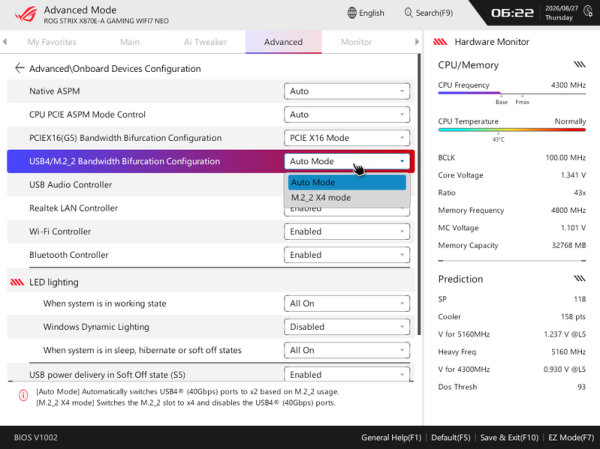

Снова надо отметить, что слот M.2_2 делит ресурсы с хабом USB4, поэтому для переключения линий PCIe 5.0 между слотом M.2_2 и хабом ASM4242 используются мультиплексоры от Lerain.

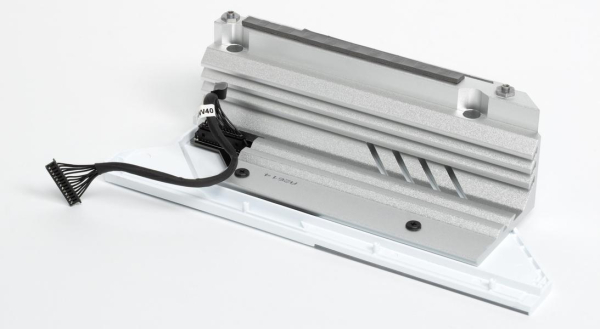

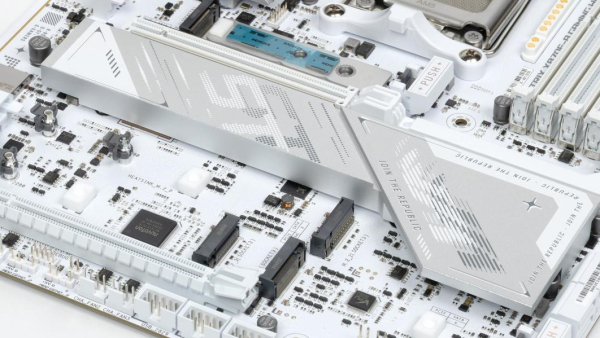

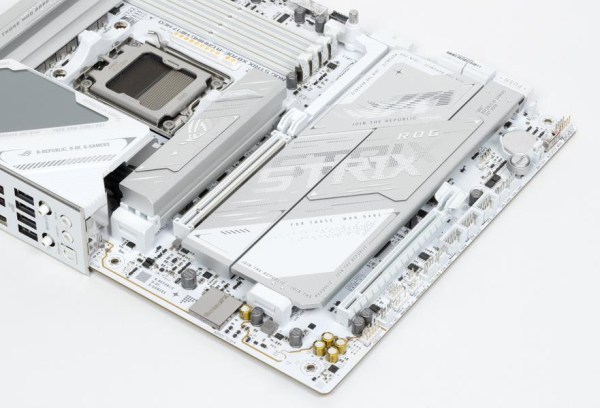

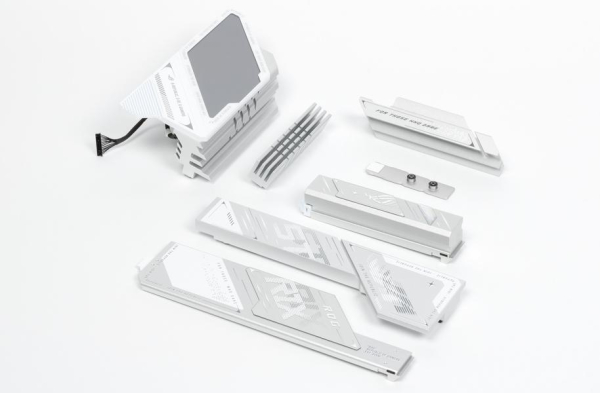

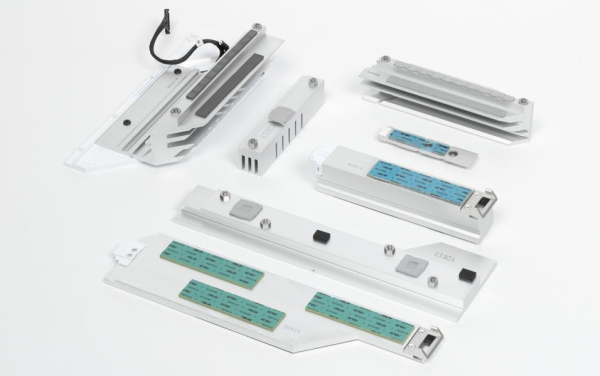

Все слоты M.2 имеют штатное охлаждение. Слот M.2_1 имеет персональный радиатор, а остальные – общий.

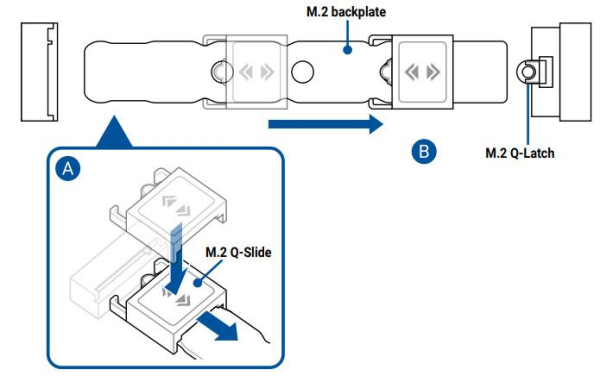

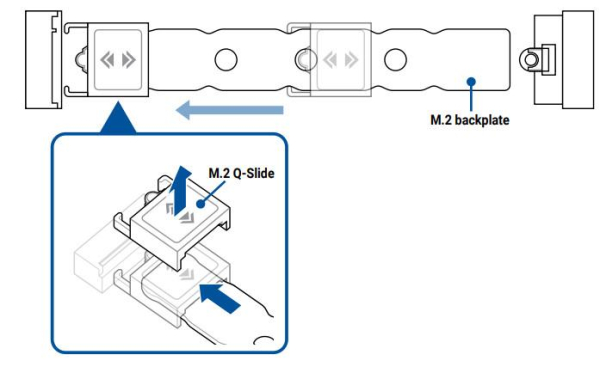

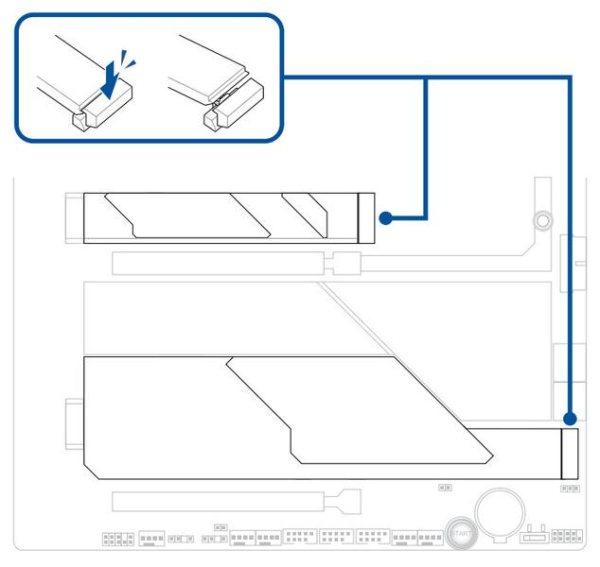

У слотов M.2_1/2/3/4 крепление модулей производится с помощью фирменных технологий Q-Latch/Q-Slide.
Радиаторы легко снимаются через нажатие на запоры. А сами накопители крепятся в слотах M.2 с помощью скользящих запоров.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

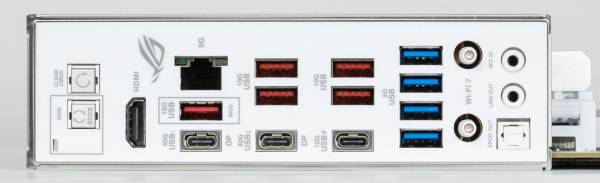

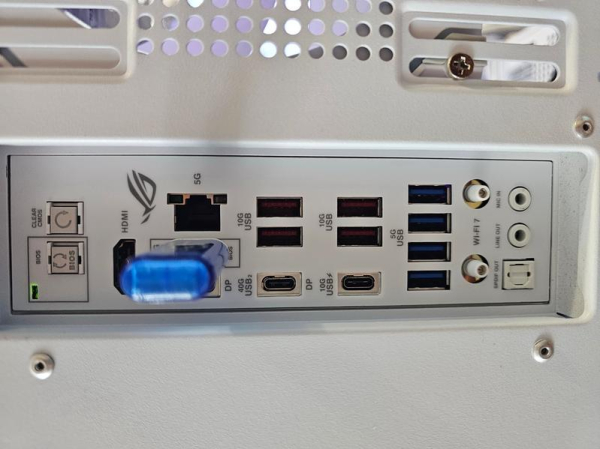

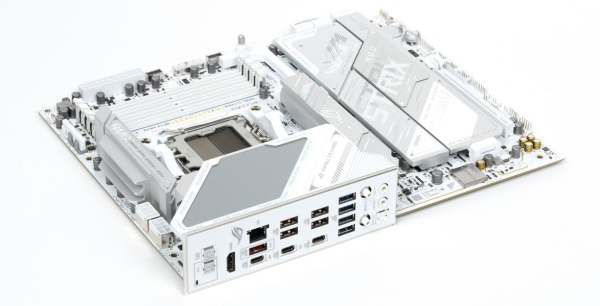

Большинство портов выведено на заднюю панель матплаты.
Напомню, что чипсет X870E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 20 линий).
И что мы имеем? Всего на материнской плате — 24 порта USB:

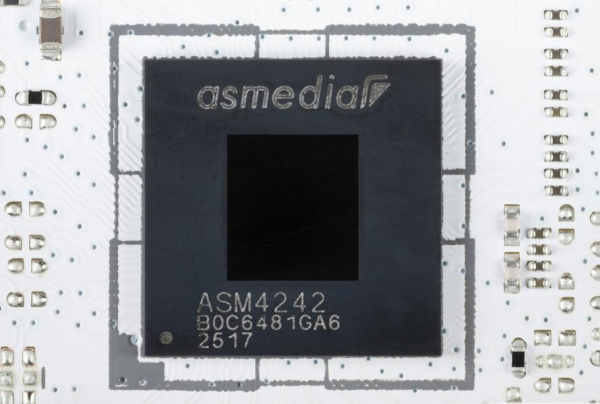

- 2 порта USB4 реализованы через хаб ASMedia ASM4242
(на него потрачены 4 линии PCIe от CPU) и представлены на задней панели портами Type-C (не забываем, что данный хаб делит ресурсы со слотом M.2_2);
- 1 порт USB 3.2 Gen2x2: реализован через X870E и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 6 портов USB 3.2 Gen2: все представлены на задней панели; 4 реализованы через X870E (4 порта Type-A (красного цвета), 2 реализованы через CPU (1 порт Type-C и 1 порт Type-A (красного цвета));

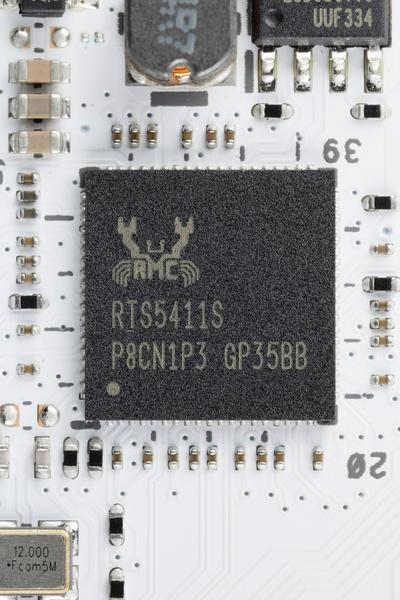

- 9 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411
(на него потрачена 1 линия USB 3.2 Gen1 от CPU) и 2 порта представлены внутренним разъемом на материнской плате (на 2 порта),
еще 2 – портами Type-A (синего цвета) на задней панели; остальные 5 реализованы через X870E и 2 порта представлены внутренним разъемом на материнской плате (на 2 порта), еще 2 – портами Type-A (синего цвета) на задней панели; оставшийся 1 порт представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
- 6 портов USB 2.0/1.1: все реализованы через X870E и представлены тремя внутренними разъемами
(каждый на 2 порта)

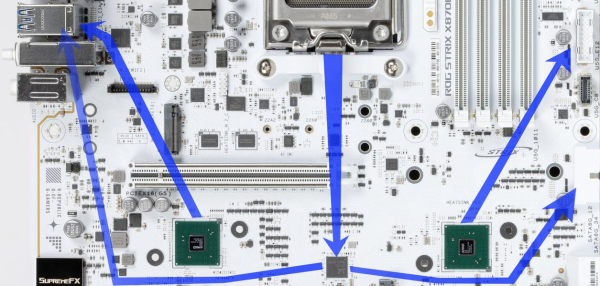

От X870E используют USB 2.0 линии 4 контроллера:
- Aura (контроллер управления разъемами подсветки);
- ALC4080 (аудиокодек);
- Bluetooth (MTT7925);
- AIO_POGO (порт около процессорного гнезда для подключения фирменных СЖО от Asus)
Через чипсет X870E реализовано высокоскоростных портов USB:
- + 1 выделенный USB 3.2 Gen2x2;
- + 4 выделенных USB 3.2 Gen2;
- + 5 выделенных USB 3.2 Gen1
= 10 высокоскоростных портов.. Плюс 6 выделенных портов USB 2.0 и 4 порта USB 2.0 на обеспечение контроллеров. Всего 10 USB 2.0 портов реализовано.
Плюс 18 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870E в данном случае реализовано 28 высокоскоростных портов.
Через CPU Ryzen реализовано 2 выделенных порта USB 3.2 Gen2 и порт USB 3.2 Gen1 для поддержки Realtek RTS5411 (хаб 4х портов USB 3.2 Gen1).

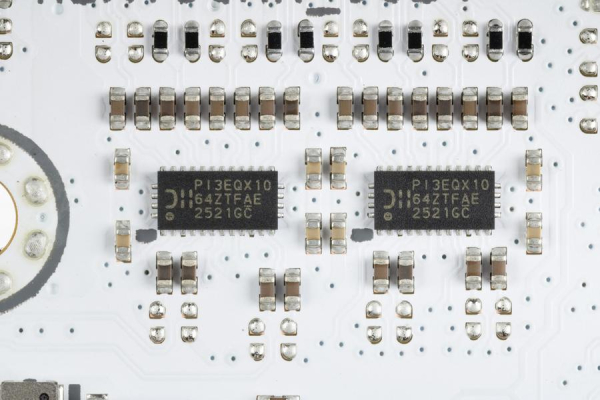

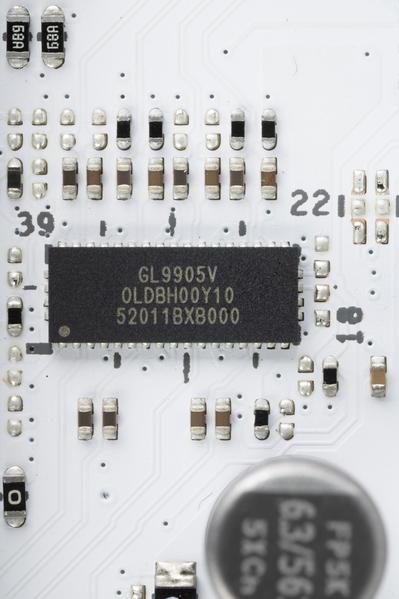

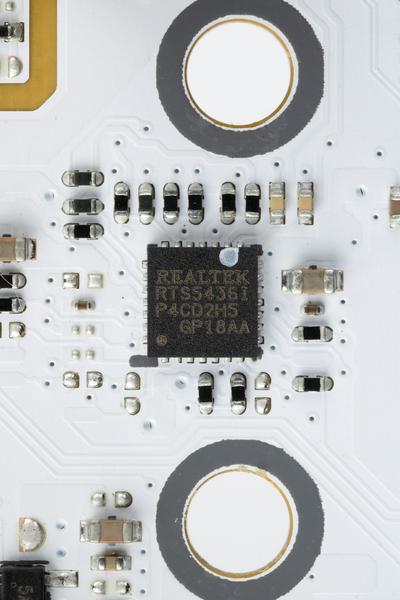

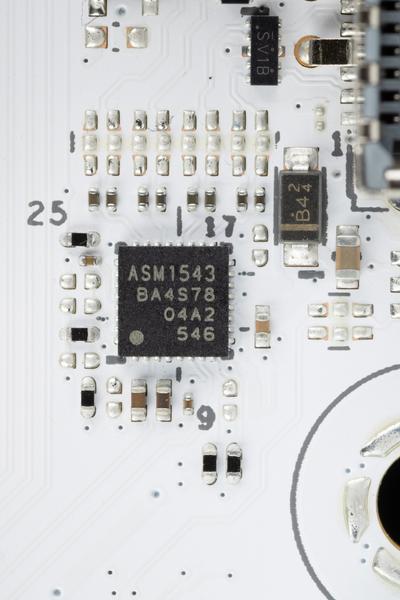

Для нужд очень быстрой зарядки (до 60 Вт) один из внутренних портов Type-C для вывода на переднюю панель оснащен дополнительным контроллером питания от ITE, остальные Type-C порты имеют редрайверы от Genesys Logic и Realtek, как и быстрые USB порты Type-A также имеют свои усилители сигнала от Diodes и ASMedia.
Сетевые интерфейсы

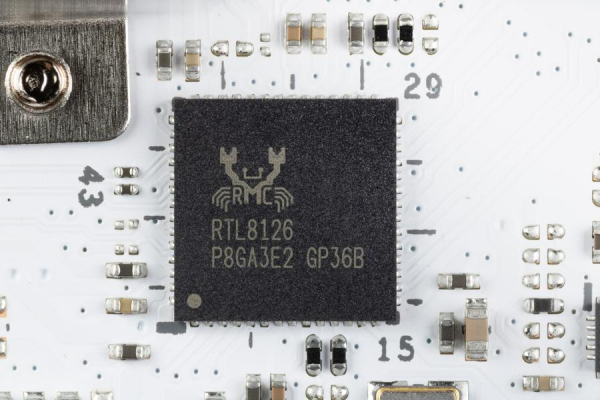

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, который способен работать по стандарту 5 Гбит/с.

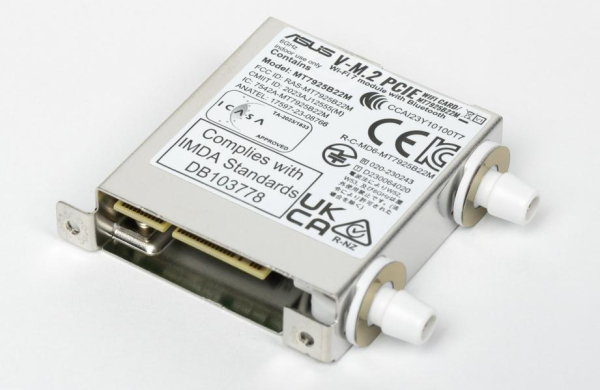

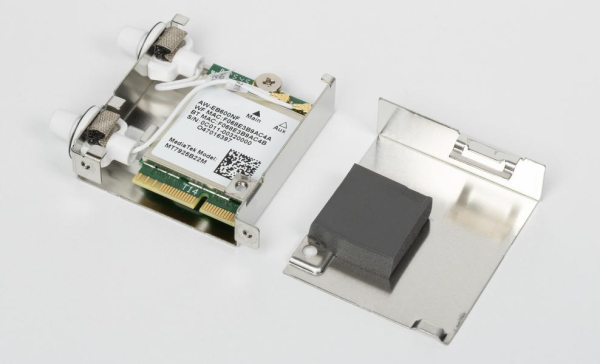

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

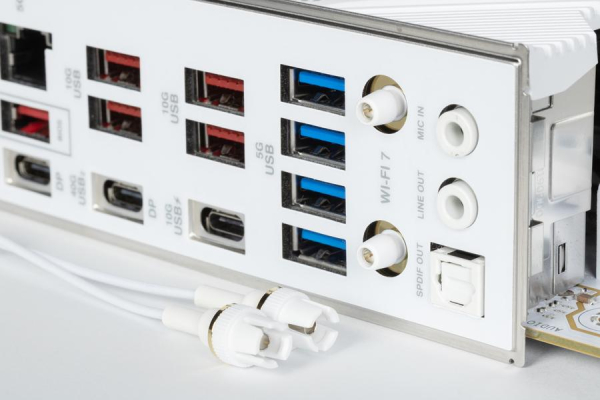

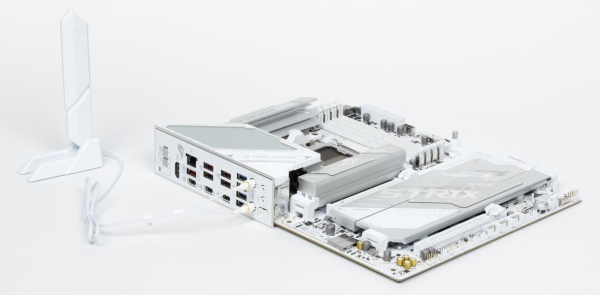

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.

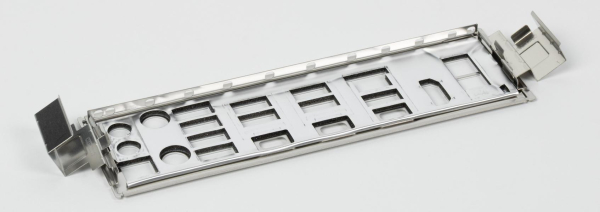

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод
Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

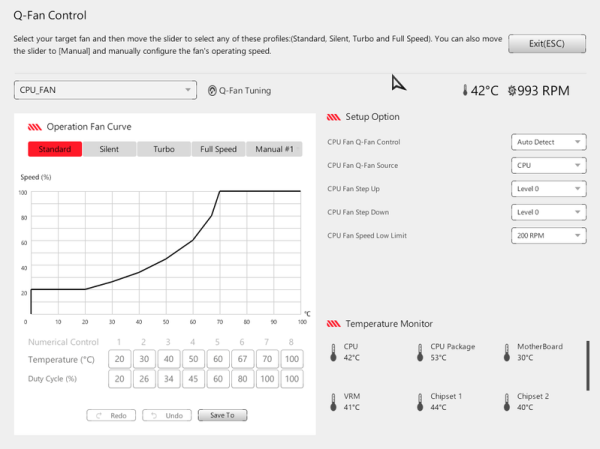

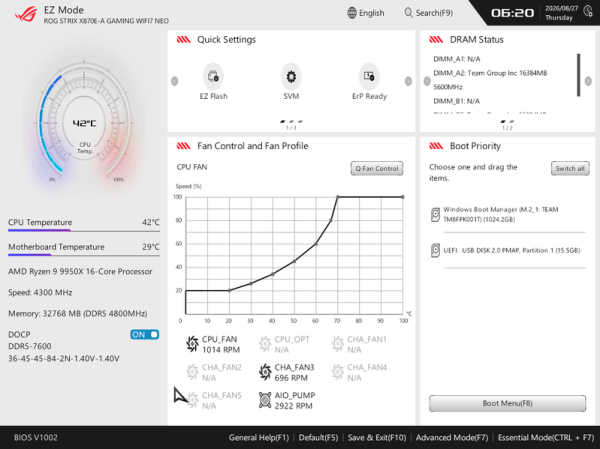

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Все рассчитаны на максимальный ток 1 А и потребление до 12 Вт.

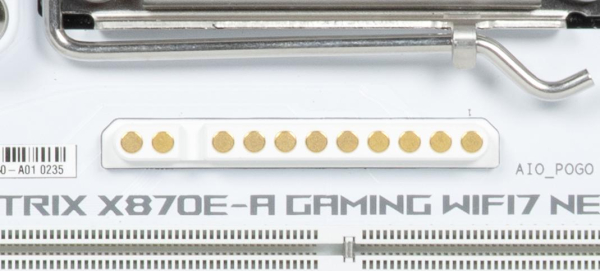

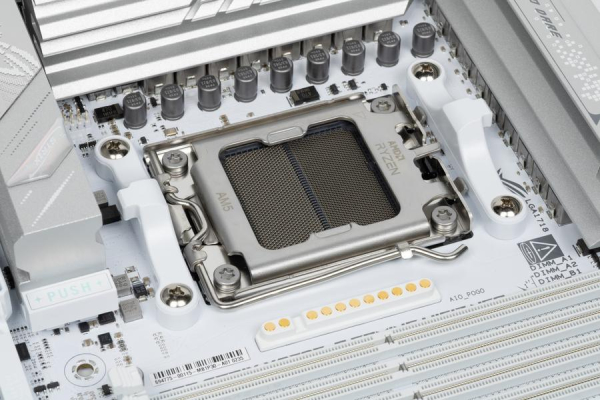

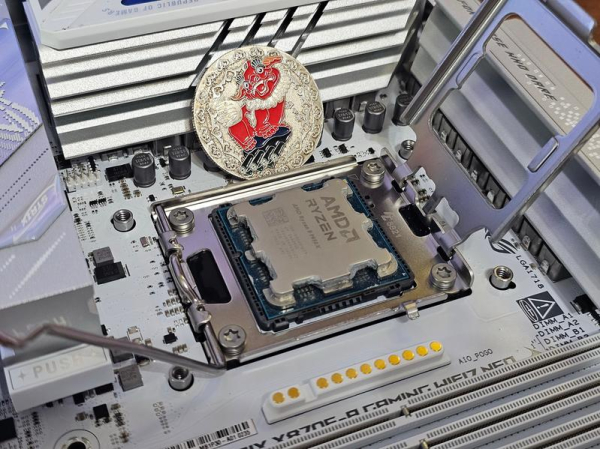

С некоторых пор на новых моделях матплат около процессорного гнезда можно заметить особые контакты, которые называются AIO_POGO (AIO Q-connector), они предназначены для автоматического подключения фирменных СЖО от Asus без надобности подключать кабели (список моделей СЖО, имеющих AIO Q-connector, можно посмотреть на сайте производителя). Эти контакты рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

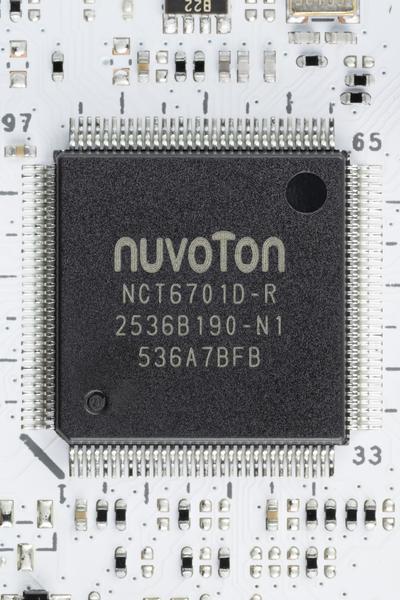

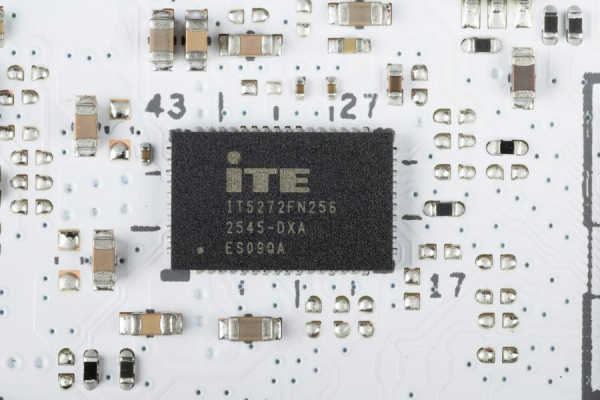

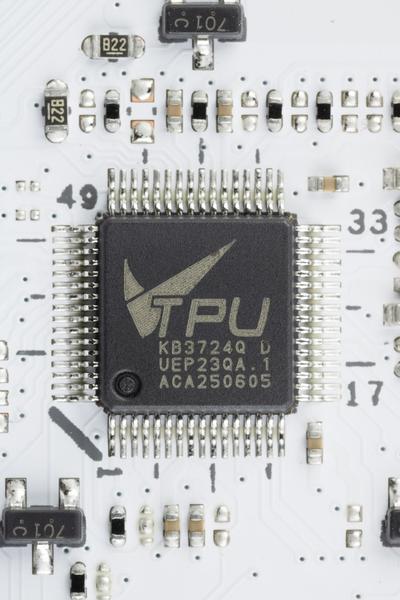

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701.

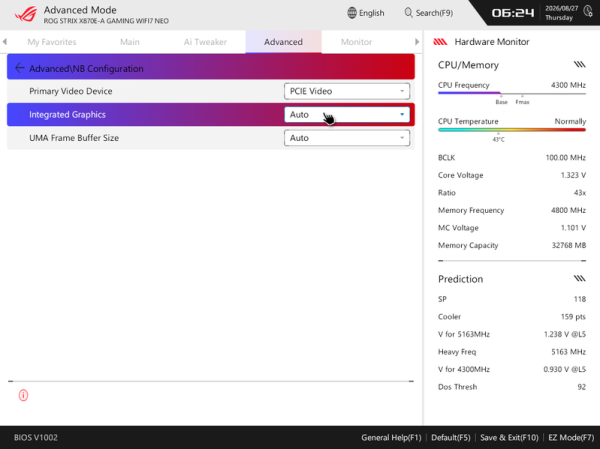

Для вывода графики, встроенной в CPU, у платы есть 2 гнезда USB4 (Type-C), поддерживающих вывод в формате DP. Также имеется гнездо вывода в формате HDMI 2.1.
Дополнительные разъемы и порты
Дополнительные устройства

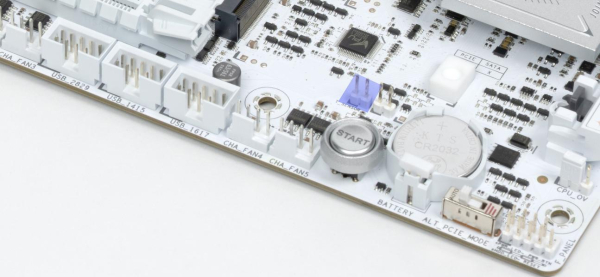

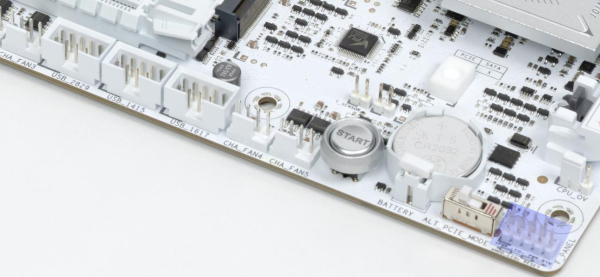

Кроме вышеперечисленных устройств на плате имеются:

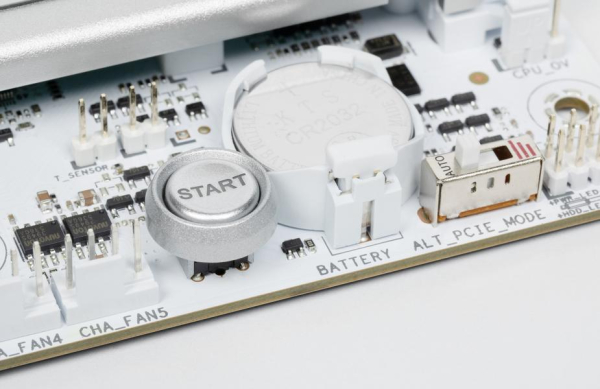

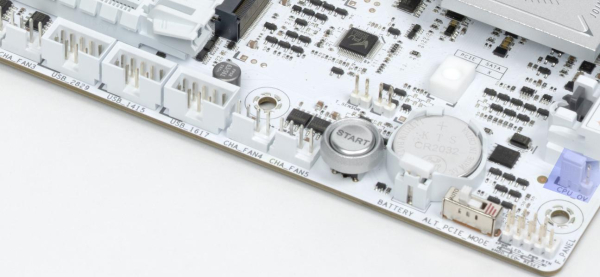

- Кнопка запуска.

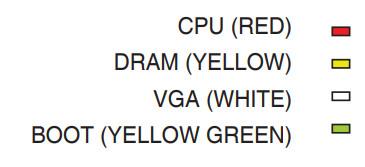

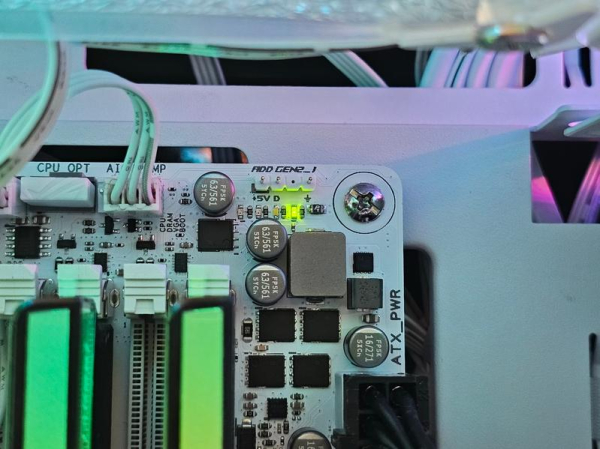

- Световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.
Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

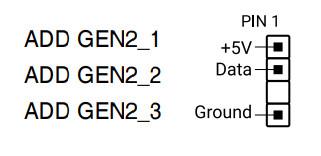

- Возможности по подключению RGB-подсветки. Это 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств. Возможность подключения неадресуемых RGB 12 В устройств отсутствует.
Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

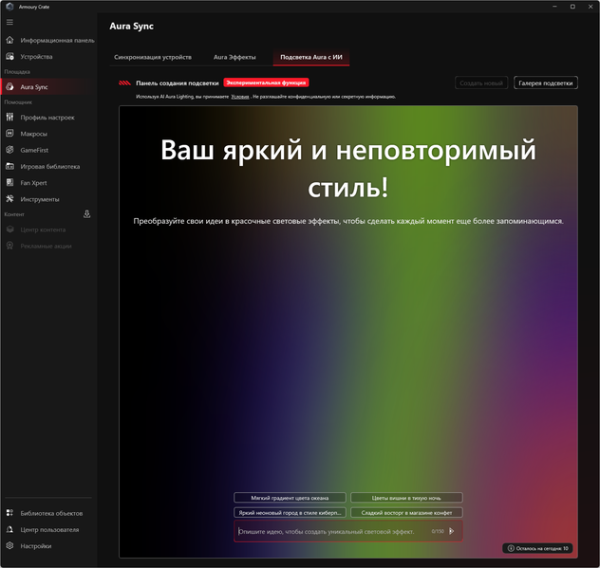

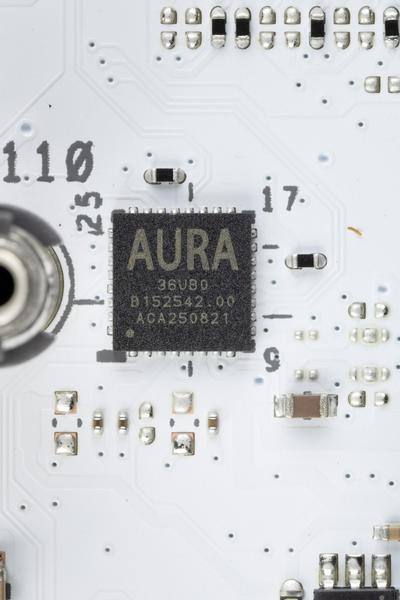

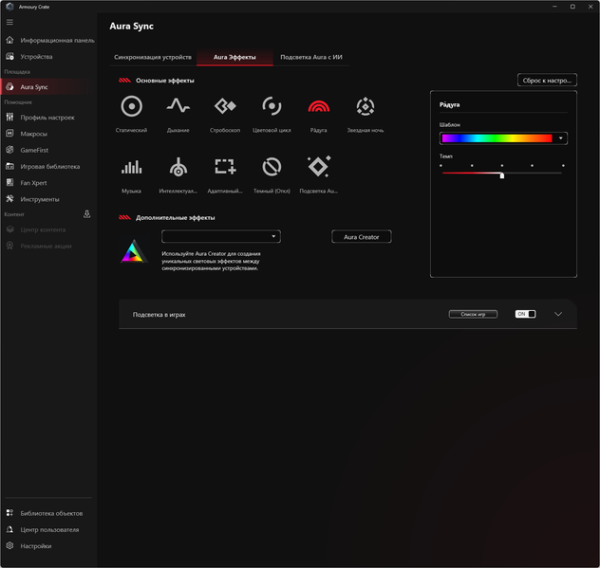

Контроль по синхронизации работы подсветки на матплатах Asus возложен на фирменный контроллер Aura.

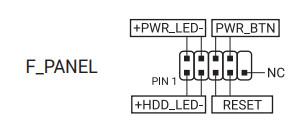

- Набор контактов FPanel для подключения проводов к корпусу.
- Разъем для подключения термодатчика.
- Технология «холодного» обновления UEFI/BIOS – FlashBack, которая предусматривает возможность обновления прошивки BIOS без включения ПК.
Наличие процессора, модулей памяти и т.д. необязательно, требуется лишь подключить питание к матплате через 24-контактный разъем. Для этой цели следует с сайта производителя скачать архив с новой версией прошивки, распаковать, запустить утилиту переименования файла прошивки, и записать последний на носитель USB Flash-drive, который следует вставить в особо отмеченный USB порт на задней панели, затем нажать и держать 3 секунды кнопку BIOS.
В случае успешного распознавания файла прошивки замигает зеленый индикатор около данной кнопки. Процессор останется холодным, система включаться не будет.

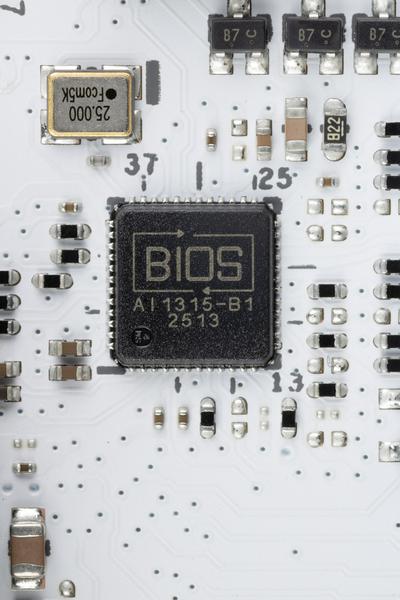

Для функционирования FlashBack имеется особый контроллер.

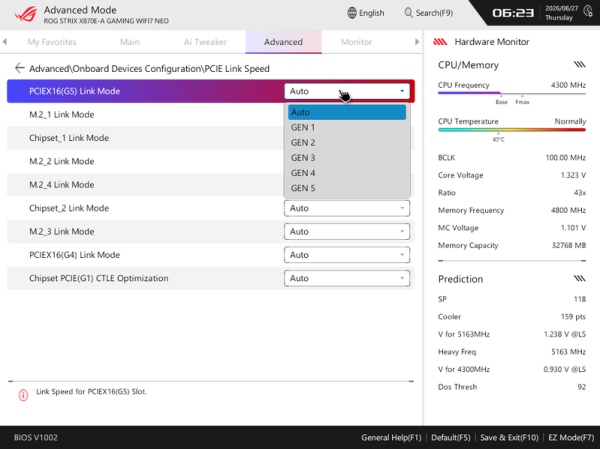

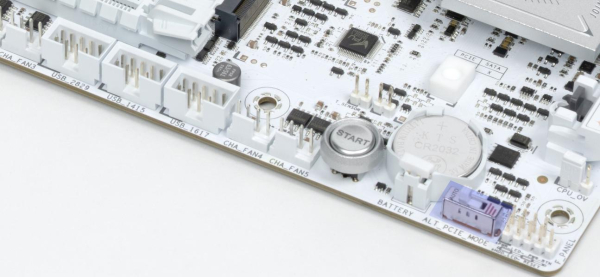

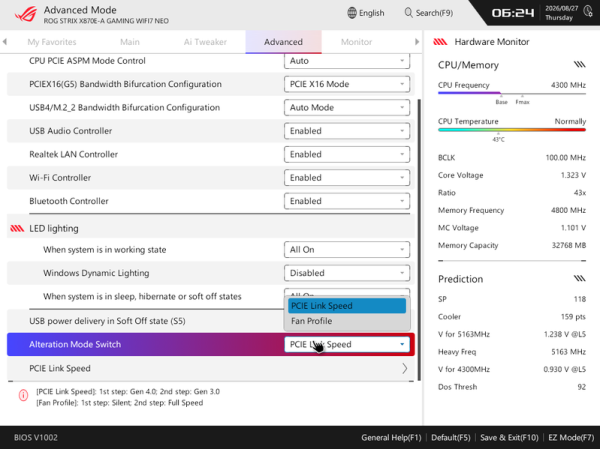

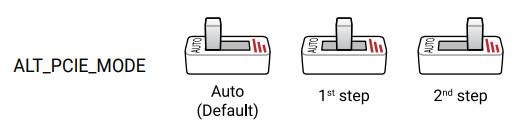

- Переключатель для управления версиями PCIe
1я позиция – принудительно версия 4.0, 2я позиция – версия 3.0.

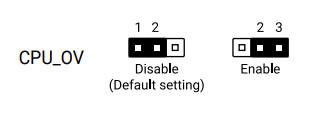

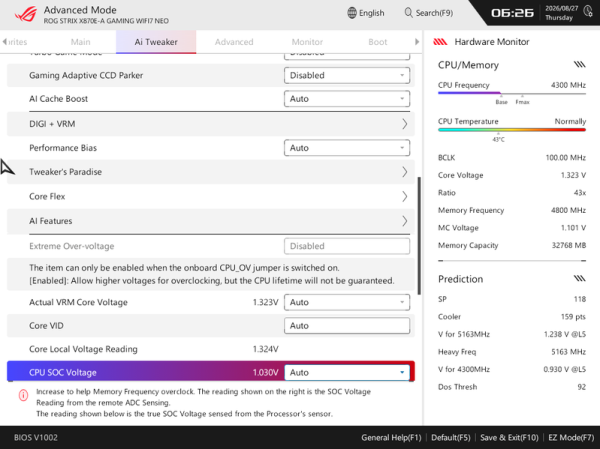

- Для оверклокеров: перемычка, дающая более широкие возможности по поднятию вольтажа на процессоре.

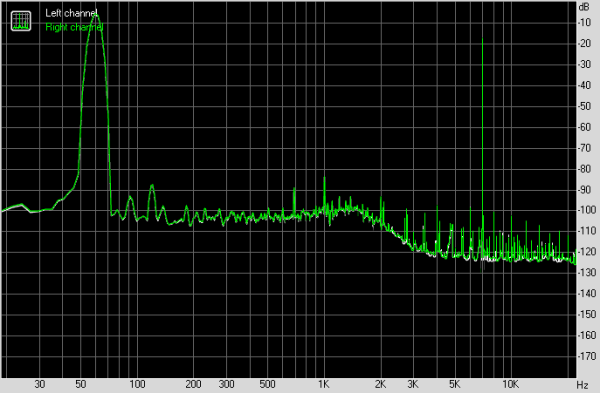

Аудиоподсистема

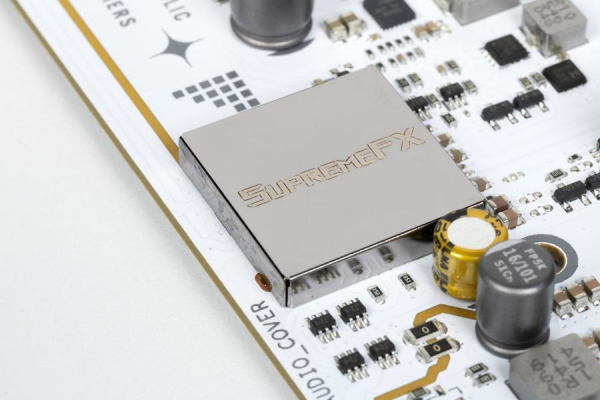

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC 4080, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит /384 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

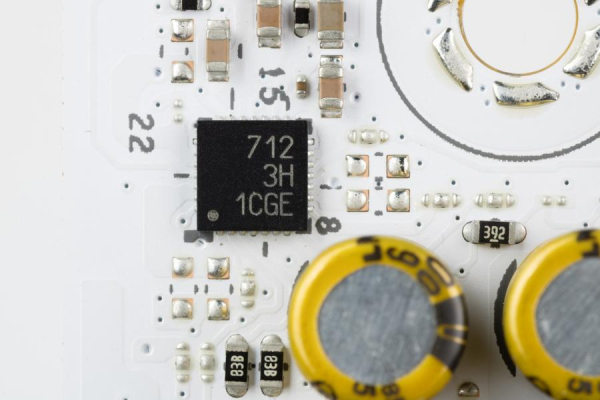

Имеется операционный усилитель Savitech SV3H712.

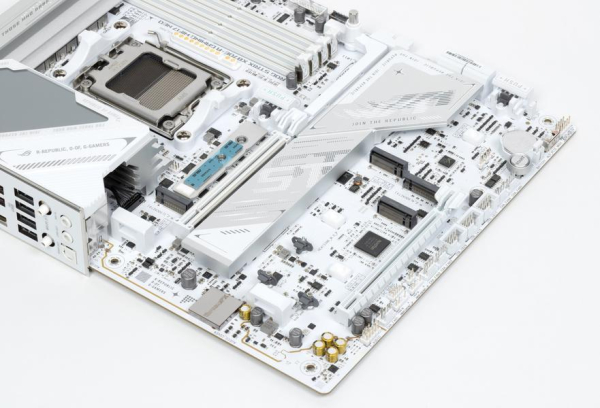

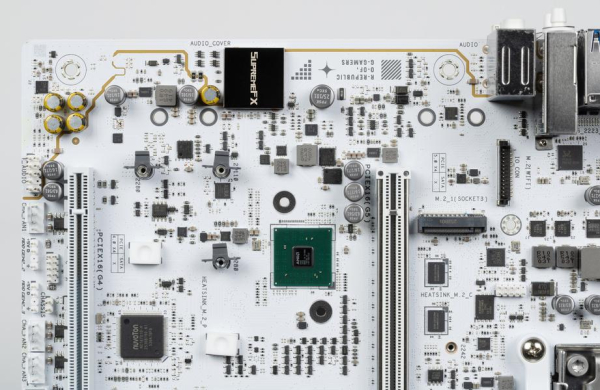

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов, а также плата имеет оптический вывод S/PDIF.

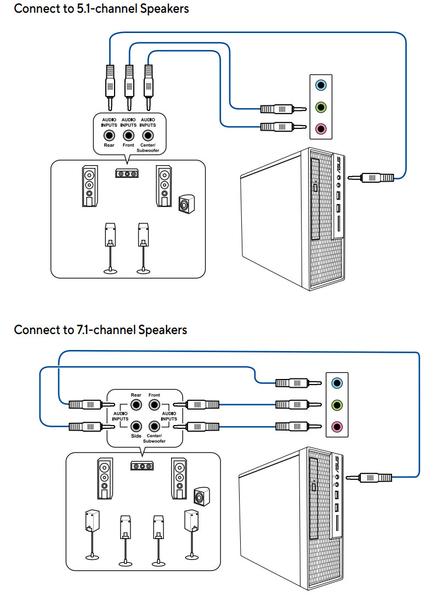

Схемы 5.1 и 7.1 реализуются с их помощью, а также с помощью гнезд на корпусе.
Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.

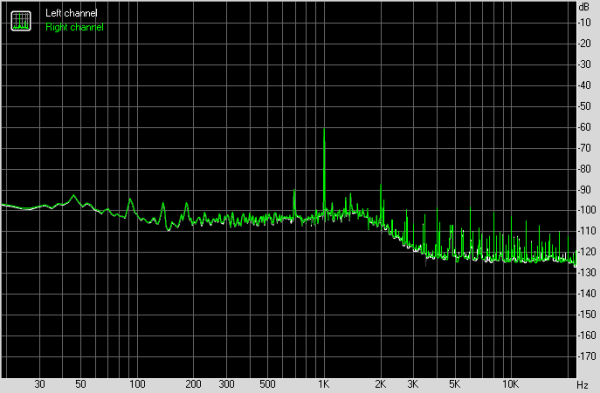

Результаты тестирования звукового тракта в RMAA
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.
По результатам тестирования аудиотракт на плате получил оценку «Хорошо».
| Тестируемое устройство | Asus ROG Strix X870E-A Gaming WiFi7 Neo |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | выход на задней панели — вход Creative E-MU 0202 USB |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,1 дБ /- 0,4 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0.35, -0.11 | Хорошо |
| Уровень шума, дБ (А) | -75.8 | Средне |
| Динамические диапазон, дБ (А) | 76.4 | Средне |
| Гармонические искажения, % | 0.00391 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | -70.4 | Средне |
| Интермодуляционные искажения + шум, % | 0.060 | Хорошо |
| Взаимопроникновение каналов, дБ | -62.8 | Средне |
| Интермодуляции на 10 кГц, % | 0.028 | Хорошо |
| Общая оценка | Хорошо |
Частотная характеристика
| Левый | Правый | |
| От 20 Гц до 20 кГц, дБ | -1.02, +0.05 | -0.72, +0.35 |
| От 40 Гц до 15 кГц, дБ | -0.40, +0.05 | -0.11, +0.35 |

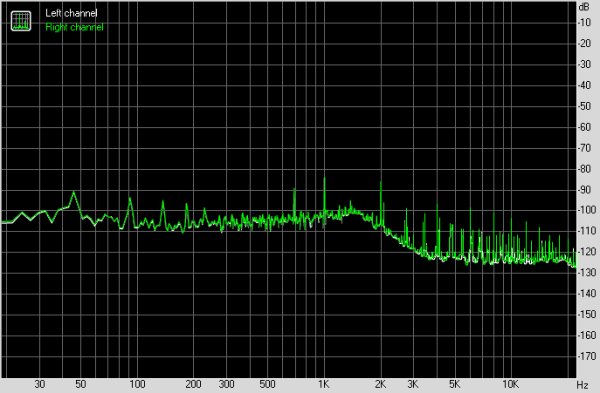

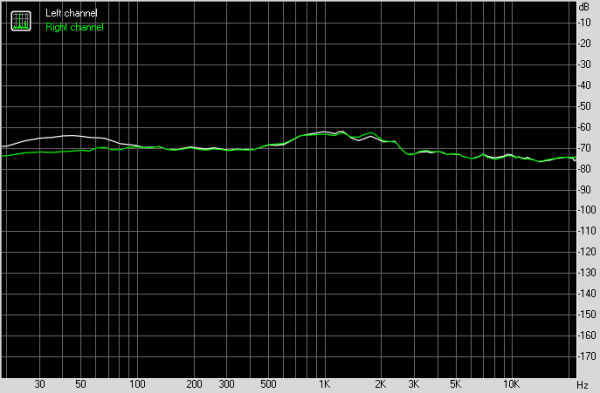

Уровень шума
| Левый | Правый | |
| Мощность RMS, дБ | -76.6 | -76.3 |
| Мощность RMS, дБ (A) | -76.0 | -75.7 |
| Пиковый уровень, дБ | -63.3 | -62.6 |
| Смещение DC, % | +0.0 | -0.0 |
Динамический диапазон
| Левый | Правый | |
| Динамический диапазон, дБ | +77.1 | +76.8 |
| Динамический диапазон, дБ (А) | +76.5 | +76.2 |
| Смещение DC, % | -0.00 | -0.00 |

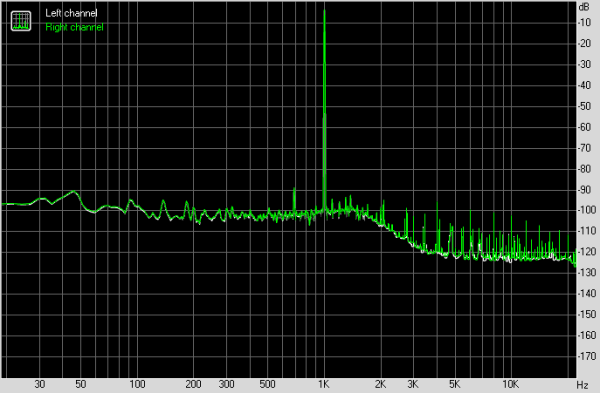

Гармонические искажения + шум (-3 дБ)
| Левый | Правый | |
| Гармонические искажения, % | 0.00387 | 0.00395 |
| Гармонические искажения + шум , % | 0.02986 | 0.02991 |
| Гармонические искажения + шум (A-взвеш.), % | 0.03021 | 0.03024 |
Интермодуляционные искажения
| Левый | Правый | |
| Интермодуляционные искажения + шум, % | 0.06004 | 0.05982 |
| Интермодуляционные искажения + шум (A-взвеш.), % | 0.06083 | 0.06059 |
Взаимопроникновение стереоканалов
| Левый | Правый | |
| Проникновение на 100 Гц, дБ | -68 | -68 |
| Проникновение на 1000 Гц, дБ | -61 | -62 |
| Проникновение на 10000 Гц, дБ | -72 | -73 |

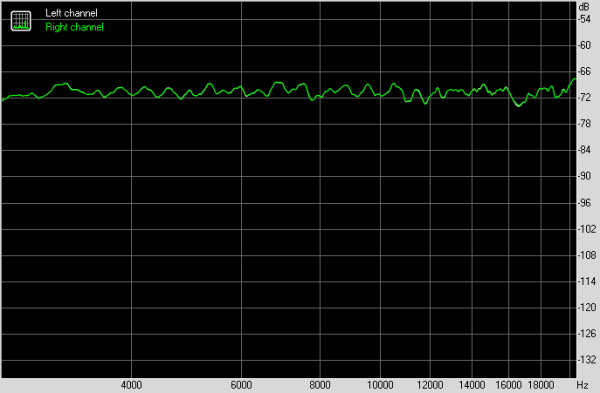

Интермодуляционные искажения (переменная частота)
| Левый | Правый | |
| Интермодуляционные искажения + шум на 5000 Гц, | 0.02905 | 0.02889 |
| Интермодуляционные искажения + шум на 10000 Гц, | 0.02701 | 0.02692 |
| Интермодуляционные искажения + шум на 15000 Гц, | 0.02840 | 0.02814 |
Питание, охлаждение
Система питания

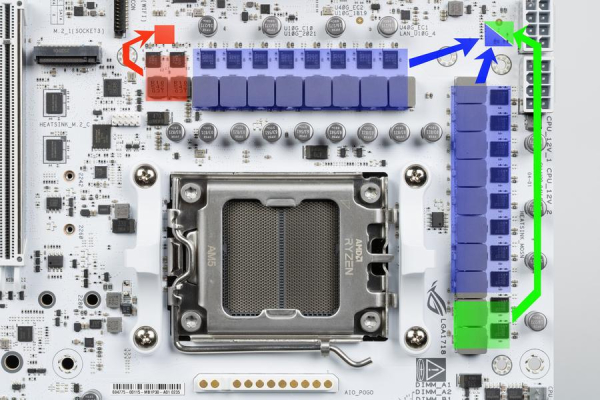

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.
Внешне схема питания выглядит как 16+2+2: 16 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

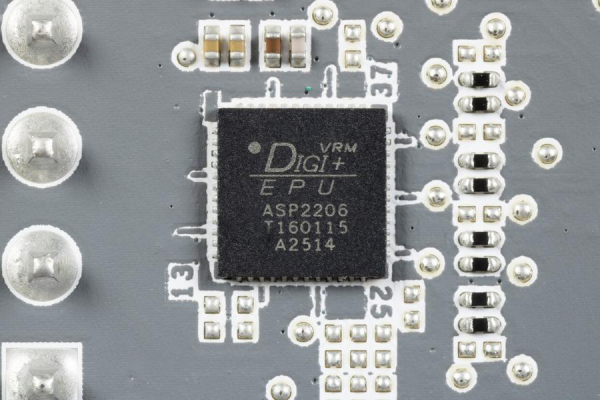

Все ШИМ-контроллеры расположены на тыльной стороне матплаты. Управляет фазами VCore и SoC фирменный ШИМ-контроллер Digi+ ASP2206.

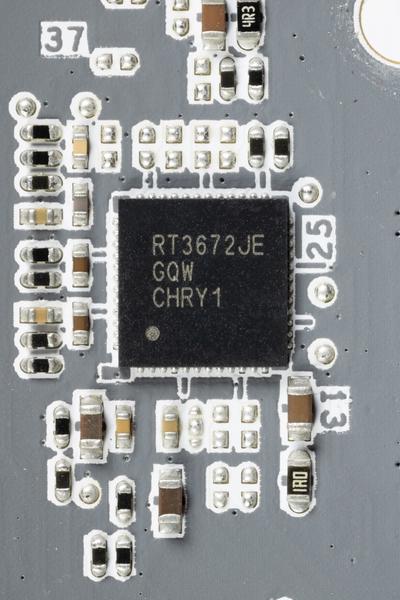

Фазы питания VDD_MISC — под управлением ШИМ-контроллера RT3672 от Richtek.
Каждая фаза VCore и SoC имеет по транзисторной сборке MP87691 от MPS (до 90А).
Каждая фаза питания VDD_MISC имеет по сборке SiC629 от Vishay на 80А.
Хорошо известно, что инженеры Asus давно уже оснащают ряд матплат среднего и флагманского уровней особыми контроллерами TPU для «умного» формирования текущего списка задействованных фаз питания процессора.
Охлаждение
Напомню, что у данной платы все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

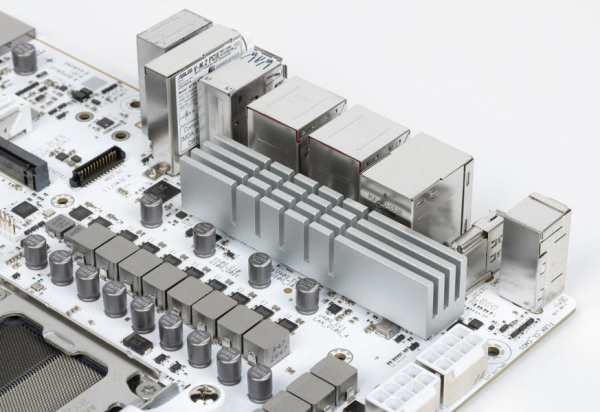

Охлаждение чипсета (единый радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет два раздельных радиатора. На кожухе радиатора, что над задними портами, установлена подсветка.
Контроллер USB4 от ASMedia охлаждается самостоятельным радиатором.
Напомню, что все M.2 слоты имеют радиаторы: у первого свой персональный радиатор, у остальных – общий. Также снова скажу, что около процессорного имеются 2 набора контактов (2+9) – AIO Q-Connector, для подключения новых систем охлаждения от Asus (без надобности подключать провода).

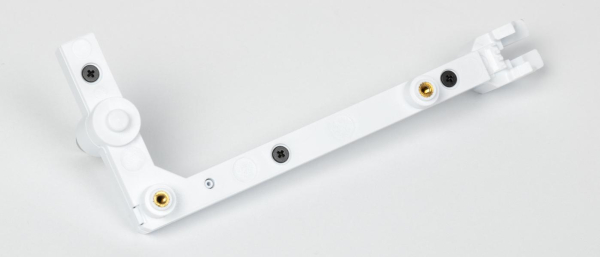

В комплект поставки входит дополнительный небольшой вентилятор для охлаждения модулей памяти. Он устанавливается c помощью прилагаемого крепежа вдоль верхней кромки матплаты.
Напомню, что материнская плата не имеет бэкплейта.

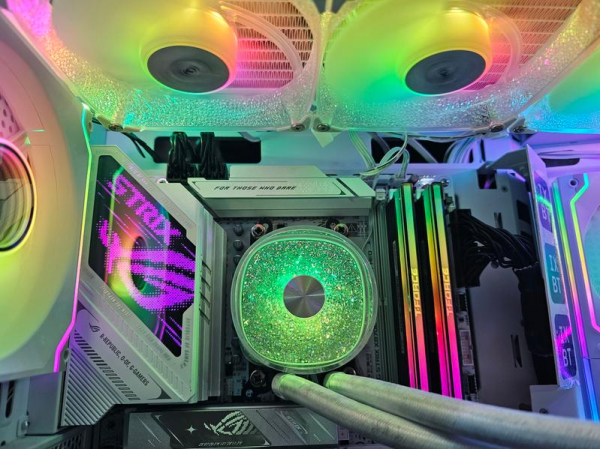

Подсветка и экран над панелью задних портов
Все о внешней красоте
В данном случае сама матплата сама обладает подсветкой на кожухе над задними портами, а также имеет 3 разъемa ARGB для подключения внешней подсветки. Управление подсветкой осуществляется с помощью утилиты Armoury Crate.
Режимы работы подсветки можно выбирать из предустановленных, либо с помощью программы Aura Creator создать свои.

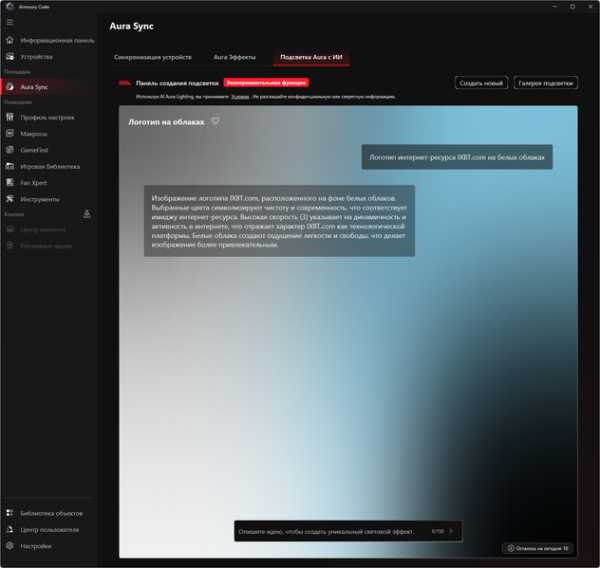

Также есть возможность использовать ИИ для преобразования словесных образов в режим свечения (требуется наличие интернет-соединения, а также регистрации в системе Asus).
На данный момент модель ИИ, заведующая такими режимами подсветки, еще слабо обучена, много ошибок в реализации. Но написание на русском языке понимается.
Программное обеспечение под Windows
Фирменное ПО Asus
Все программное обеспечение можно скачать с сайта производителя asus.com.
Собственно, мы многократно уже обсуждали предлагаемое производителем ПО, поэтому в данном случае лишь кратко напомню.
Основной программой является утилита Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой, а также отвечает за синхронизацию работы всех устройств Asus, которые найдет. Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.
Программа прежде всего находит все совместимое «железо». Через данную утилиту можно настроить разъемы ARGB на материнке. Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, а также модули памяти известных производителей. Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки. У программы имеется функция: управление вентиляторами на матплате.
Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS. Также имеется и «умная настройка» антенны беспроводной связи Q-Antenna. Поворачивая антенну под разными углами, можно найти наиболее мощный сигнал, и программа об этом оповестит, проведя финальную проверку уровня сигнала.
Если кому такая громоздкая программа Armoury Crate не нужна, то можно обойтись ее «легким» вариантом под названием MB Manager.
Настройки BIOS
Что нам дают тонкости настроек в BIOS
Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.
Попадаем в общее «простое» меню, где настроек мало, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

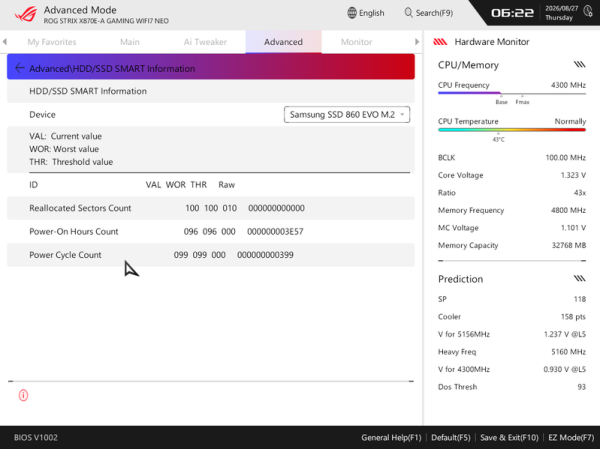

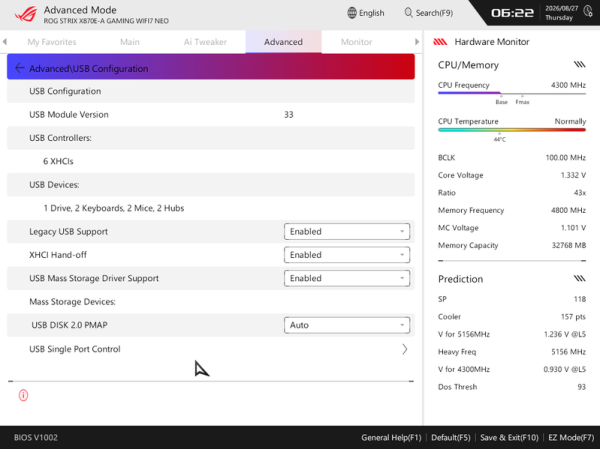

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

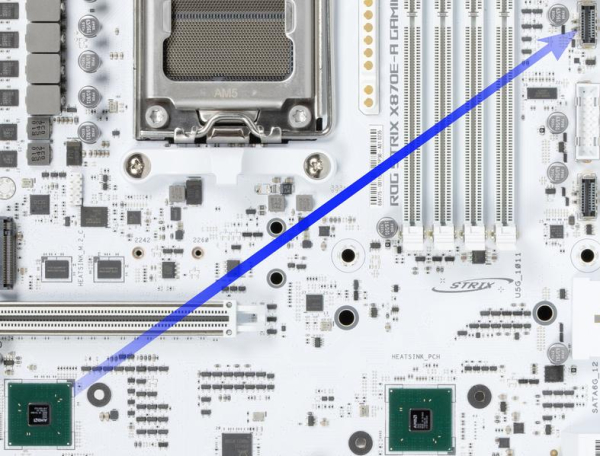

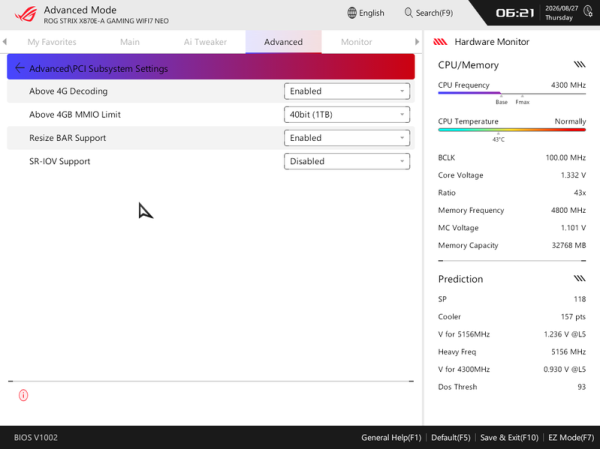

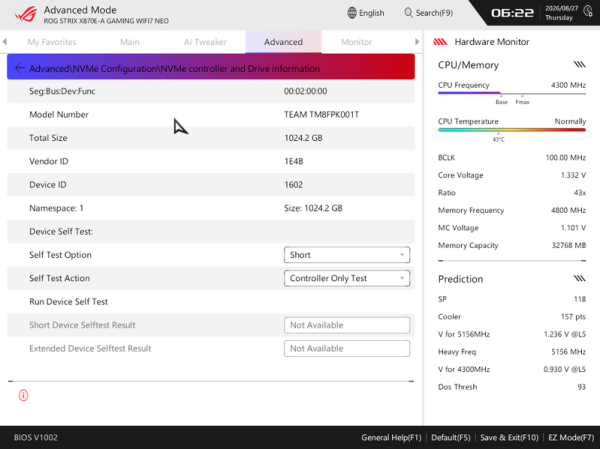

Следует особо обратить внимание в разделе на управление портами SATA и слотами PCIe и M.2. Не забываем про деление ресурсов между M.2 и хабом USB4.

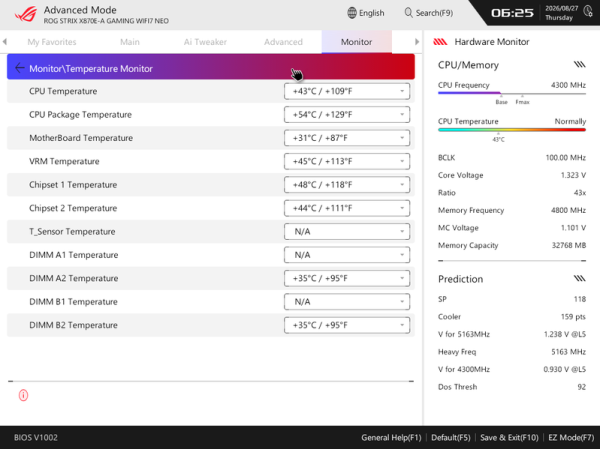

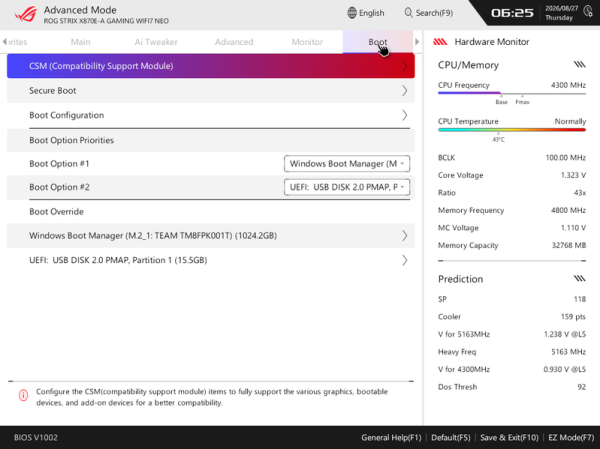

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

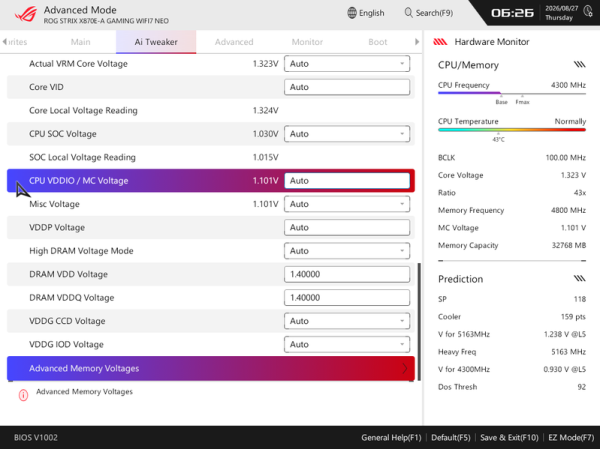

Для разгона есть как стандартные опции в рамках того, что поддерживают процессоры и оперативная память DDR5, так и расширенные.
Ввиду того, что плата по своему позиционированию игровая, а также для оверклокеров начального уровня, опций прилично. Но при этом мы помним, что для современных топовых процессоров многие опции разгона бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах.
Работоспособность

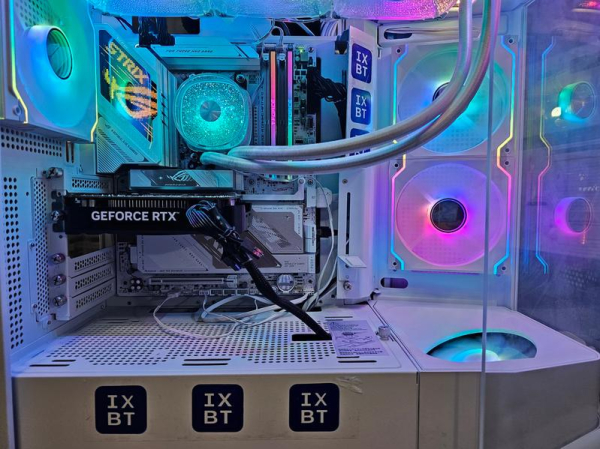

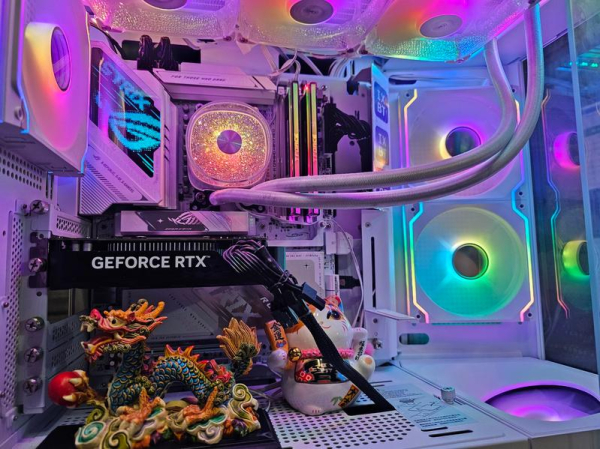

Конфигурация тестовой системы
Полная конфигурация тестовой системы:
- материнская плата Asus ROG Strix X870E-A Gaming WiFi7 Neo;
- процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
- оперативная память TeamGroup T-Force Xtreem RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта Palit GeForce RTX 4060 StormX;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО G.Skill Royal Shield 36W;
- корпус Cougar FV270;
- телевизор LG 55Nano956 (55″ 8K HDR);
- клавиатура Asus ROG Strix Scope и мышь Logitech .
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- 3DMark Fire Strike Physics benchmark
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.17.0.14

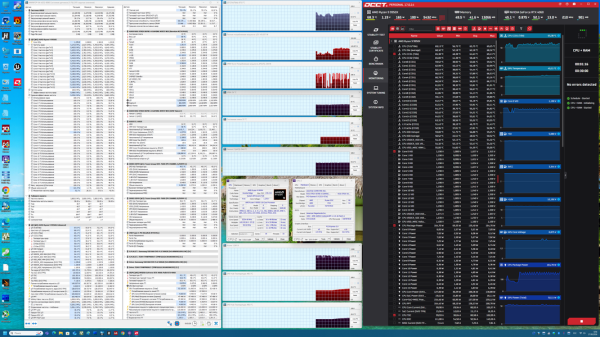

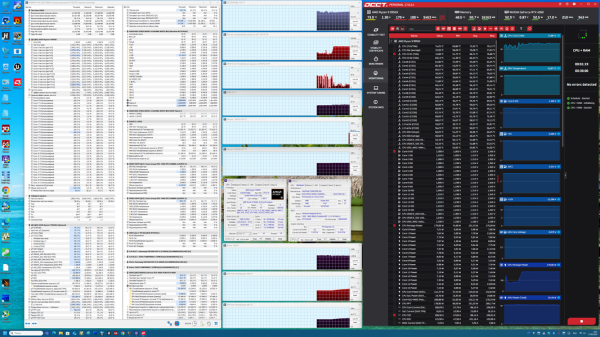

Запускаем все в режиме по умолчанию. Затем нагружаем тестами OCCT.
Мы видим, что авторазгон у этой платы в режиме работы по умолчанию сработал отлично (до 5,5 – 5,7 ГГц по всем ядрам). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было. Процессор потреблял около 179 Вт.
Напомню, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.
В UEFI имеется возможность автоматического включения разгона, которым управляет искусственный интеллект на основе внутренней модели нейросетей Asus. Мы изучили эту схему и убедились, что вполне возможно в реальных приложениях получить идентичную производительность при меньшем потреблении процессора, нежели без подбора оптимальных настроек с помощью ИИ.
Выводы
Asus ROG Strix X870E-A Gaming WiFi7 Neo — материнская плата почти топового уровня для платформы AMD AM5, относящаяся к игровой серии ROG Strix. На момент публикации обзора ее розничная стоимость составляла чуть менее 50 тысяч рублей.
Она имеет уже привычный для серии ROG Strix внешний вид, оформлена в белом цвете, на панели задних портов установлена подсветка с логотипом серии. Эта модель может прекрасно подойти для сборки ПК в белых тонах.
У платы имеются 24 порта USB разных видов, включая два самых быстрых на сегодня порта USB4, один USB 3.2 Gen2×2, а также 15 портов USB 3.2 Gen1/2. Оба порта USB4 обеспечивают скорость передачи данных до 40 Гбит/с и поддерживают вывод изображения в формате DP.
Основной слот PCIe х16 получает от процессора 16 линий PCIe 5.0, при этом второй PCIe x16_2 работает в режиме PCIe 4.0 x4, получая данные от чипсета. Плата имеет 4 слота M.2, из которых три доступны всегда, а один делит ресурсы с хабом USB4.
В арсенале этой модели также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора весьма мощная. Плата имеет систему охлаждения для каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности включают проводной контроллер 5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
