Как подключить ДХО, чтобы включались при запуске двигателя?
06 апреля 2017 Категория: Тюнинг и аксессуары автомобиля
Эта статья будет очень полезна для тех, кто уже забывал несколько раз выключить свет своего автомобиля, а на утро обнаруживал, что аккумулятор разряжен. Да, на некоторых марках автомобилей предусмотрено выключение ближнего света при выключенном зажигании, однако повторимся, на некоторых автомобилях.
Так же за движение с выключенными фарами предусмотрен штраф, так что стоит задуматься о системе, которая бы включала и отключала ближний свет или ДХО при запуске двигателя. Ради справедливости стоит отметить, такая система уже существовала в отечественном автопроме. Во времена СССР на многих отечественных автомобилях автоматически включался ближний свет при пуске мотора. В этой статье мы более подробно поговорим о том, как подключить ДХО, чтобы включались при запуске двигателя.
Что такое ДХО?
В первую очередь начнем с определения. ДХО расшифровывается как дневные ходовые огни. Никакого отношения к габаритам это определение не имеет. Это световые приборы, которые служат для улучшения видимости транспортных средств и безопасности, как самих водителей, так и пешеходов в дневное время суток. В новых автомобилях они заметно выделяются в дневное время более яркими оттенками, так как светят в глаза водителям, а не на дорогу, как ближний свет фар.
Преимущество ДХО
Светодиодные ДХО – это больше, чем просто модный гаджет. Они светят даже ярче, чем ксеноновые, благодаря чему ваш автомобиль становится более заметным. Еще одним преимуществом дневных огней является то, что их использование не требует включения дополнительных источников света. Более того ДХО потребляют значительно меньше энергии при сравнении с ближним светом.
Многие производители заявляют, что использование такого освещения в машине снижает расход топлива. В этом есть доля правды, поскольку ДХО обладают мощностью в пределах 12 Вт, в то время как полное стандартное освещение автомобиля, а именно:
Мощность этих источников света в сумме обычно составляет около 140 Вт. А ток в автомобиле вырабатывается генератором от двигателя, в котором сжигается топливо. На практике же, а не во время лабораторных испытаний, снижение расхода топлива будет практически незаметным. Однако есть и другие аргументы в пользу установки ДХО в автомобиле. Включив ДХО вместо ближнего света, вы уменьшаете износ фар в вашем авто.
В новых моделях уже после 3-4 лет интенсивного использования автомобиля могут серьезно износиться пластиковые шторки и отражатели. То же самое относится и к газоразрядным лампам (ксенонам), которые могут работать дольше обычных галогенных ламп, но они не являются вечными. Такие лампы плохо переносят частое включение и выключение, а их замена влетает в копеечку. В такой ситуации потратить 4000-8000 рублей на покупку приличного комплекта ДХО может оказаться очень хорошим вложением.
Стоит предостеречь автовладельцев, которые в качестве экономии хотят подключить светодиодную ленту, купленную в ближайшем строительном магазине. Светодиодные полосы, прикрепленные с помощью хомутов или клейкой ленты к бамперу автомобиля – дневными ходовыми огнями являться не будут, хоть на расстоянии они могут быть похожи. С такими «ДХО» вы рискуете получить штраф за изменение конструкции автомобиля. На дороги общего пользования допускаются автомобили, оборудованные только омологированным освещением.
Помимо этого мы советуем не покупать самые дешевые небрендированные, даже омологированные комплекты ДХО. Они часто оказываются ненадежными, их корпуса зачастую протекают, а драйверы могут разряжать батарею.
Цена установки ДХО в сервисном центре обойдется около 1500-3000 рублей. Опытный мастер, который разбирается в схемах подключения, тоже успешно с этим справится самостоятельно.
Как подключить дневные ходовые огни?
Как подключить ДХО, чтобы включались при запуске двигателя, задумались многие автомобилисты. Гаражные умельцы нашли 10 способов включения и выключения дневных огней, как пример:
И каждый из способов требует денежных затрат, а так же неплохих знаний в схемах проводки.
Смотрим видео, как установить и подключить дневные ходовые огни через блок управления:
Одна из основных схем заключается в подключении ДХО через 4-5 контактное реле, некоторые умельцы выводят провода на датчик давления. Так как при запуске двигателя на приборной панели автоматически загорается датчик давления, а значит, при подключении к нему ДХО загораются и сами огни.
Подключаем ДХО через 5 контактное реле
Для работы нам потребуется:
Первый способ подключения ДХО заключается в следующем:
Еще видео, установка ДХО с помощью пяти контактного реле на ВАЗ 2111, обязательно смотрим:
Вот и все, проверьте свою установку на работоспособность. Включите двигатель, посмотрите, как функционируют дневные огни. Затем включите ближний свет, огни должны отключиться. После выключения света ДХО снова должны загореться, а после остановки двигателя – погаснуть. Чтобы угасание проходило плавно, стоит поставить в схему параллельным способом хороший конденсатор.
Подключение ДХО без реле
Если у вас нет под рукой реле, то можно обойтись и без него. ДХО в плане электрики очень просто устроены. На выходе мы имеем всего два провода красный и черный. Красный по всем правилам это «плюс», а черный – «минус». Откройте капот и найдите «+» на любой из систем автомобиля, которая запускается вместе с поворотом ключа зажигания. Как пример, это могут быть провода, идущие к датчику топлива или любые другие. Подключите красный провод ДХО к положительному контакту выбранной вами системы автомобиля. А отрицательный провод подсоедините к другому одноименному по заряду контакту.
Результатом такой схемы подключения будет то, что при включении зажигания ДХО загораются, а при выключении – гаснут. Будьте аккуратны, после установки огней проверьте работоспособность всех электроприборов. И не выезжайте на дорогу при наличии каких-либо неисправностей в автомобиле.
Помните, не на каждый автомобиль можно установить ДХО. А при неправильной установке вам выпишут штраф, за изменение предусмотренной конструкции транспортного средства.
В интернете вы можете найти множество других решений, как подключить ДХО, чтобы включались при запуске двигателя. В этой статье были описаны всего два наиболее популярных и менее затратных способа. Другие схемы подключения требуют более глубокого вмешательства в электронику автомобиля, покупки различных материалов и приспособлений. А, как известно, в замысловатых схемах не каждый разберется.
Подключение ДХО (дневных ходовых огней) по ГОСТу Hyundai Accent
Приветствую тебя, дорогой читатель этой статьи! Делюсь опытом подключения ДХО (дневных ходовых огней).
Долго определялся с выбором способа подключения, коротко опишу несколько самый распространенных вариантов подключения.
Цель — подключить ДХО по ГОСТу, а именно таким образом чтобы ДХО включались автоматически после запуска двигателя и отключались при включении габаритов/ближнего света фар.
Большинство ДХО изготовлены из диодов (DRL), а диоды боятся скачков напряжения/тока. Кто-то говорит что для диодов ключевым показателем является сила тока, кто-то говорит что напряжение. Не буду спорить на эту тему, но вспоминая из уроков по электротехнике закон ОМа — «сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи…» можно сделать вывод:
Чтобы диоды прожили дольше, их нужно подключать через стабилизатор напряжения!
Если этого не сделать, со временем они начнут мерцать и в конечном счете перестанут светиться.
Способы подключения
1. Используя 4-х или 5-ти контактное реле
Самый простой и не дорогой способ подключения ДХО. Главное определиться откуда брать «+». В большинстве случаев с замка зажигания, генератора или любого другого вывода в подкапотном пространстве где появляется +12В после запуска двигателя.
Плюсы:
— Дешево.
Минусы:
— Нет защиты от скачков напряжения, отсутствует стабилизатор;
— Относительно сложная схема подключения.
2. Используя реле-контроллер, работающее по пороговому значению напряжения (DRL-контроллер с aliexpress)
Принцип работы такого DRL-контролера прост. При достижении на определенном выводе контроллера напряжения предположим больше 13В, он подает питание на ваши ДХО, соответственно при падении напряжения на том же выводе (меньше 13В), он отключает ДХО с небольшой задержкой. Подключается такой контроллер к АКБ Вашего автомобиля на + и — клеммы соответственно.
Плюсы:
— Простая схема подключения;
— Не высокая цена контроллера (средняя стоимость порядка 250 руб.).
Минусы
— Нет защиты от скачков напряжения, отсутствует стабилизатор;
— При подаче напряжения на управляющий провод контроллера (для подключения к габаритам/ближнему), контроллер не отключает ДХО, а уменьшает силу тока, из-за чего ДХО светят в примерно 50% своей мощности. Якобы европейский стандарт.
Можно конечно не использовать управляющий желтый провод вообще, но в таком случае ДХО будут светить вместе с габаритами/ближним. В схему придется добавлять еще одно реле для отключения ДХО при включении габаритов/ближнего. В общем для схемы подключения по ГОСТу этот вариант не совсем подходит.

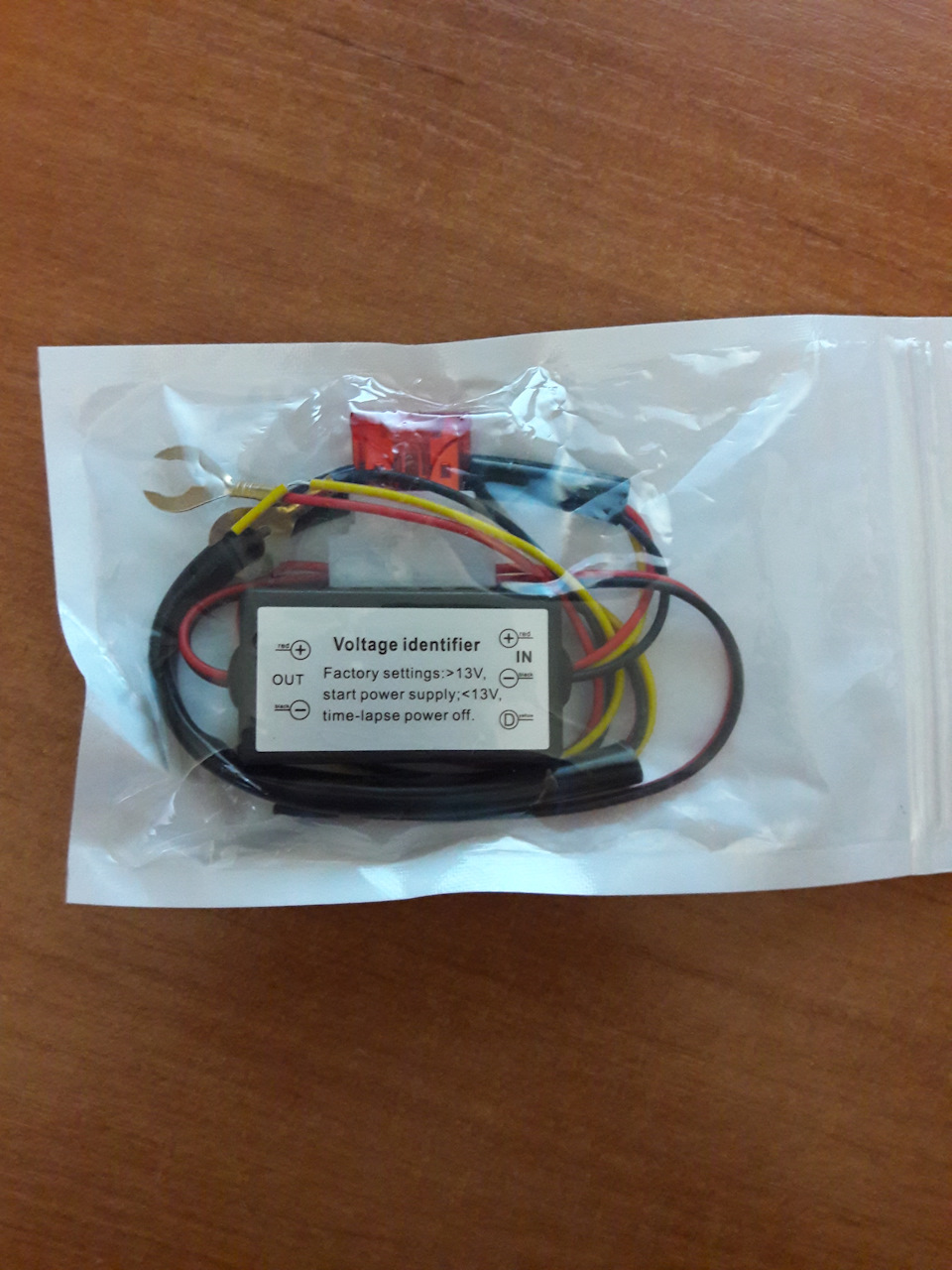

Кстати, приобрел на aliexpess такой контроллер, лежит без дела. Кому интересно могу подарить за символическую плату)))
Для желающих воспользоваться одним из выше перечисленных способов подключения ДХО, думаю будет полезна информация по поиску +12В из этой статьи: www.drive2.ru/l/507665135460942085/

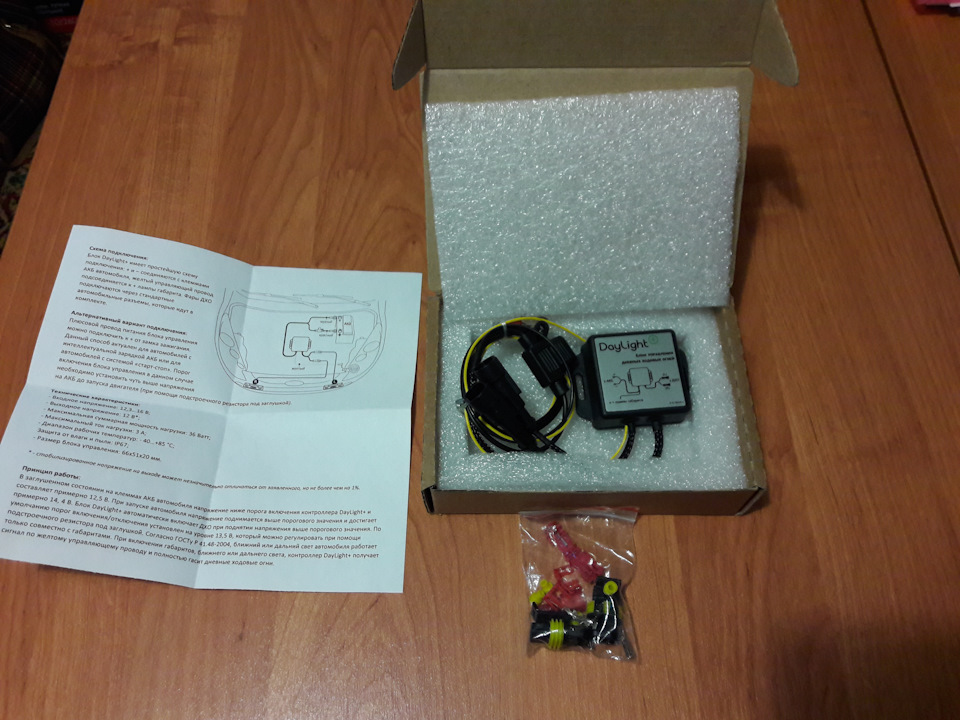

3. Подключение ДХО через DRL-контроллер отечественного производства DayLight+
Данный контроллер полностью соответствует ГОСТу Р 41.48-2004 и схема его подключения проста до безобразия.
Огромное спасибо Kotiket за полный обзор этого отечественного контроллера со встроенным стабилизатором напряжения!
Ссылка на обзор контроллера DayLight+: www.drive2.ru/b/529483294446715024/
Ссылка на продавца контроллера: daylight.plus/#
Плюсы
— Полное соответствие ГОСТу Р 41.48-2004;
— Простейшая схема подключения;
— Встроенная стабилизация напряжения;
— Гарантия 6 месяцев;
— Богатый комплект подключения.
Минусы
— Не выявил, возможно цена (брал за 950 руб.)

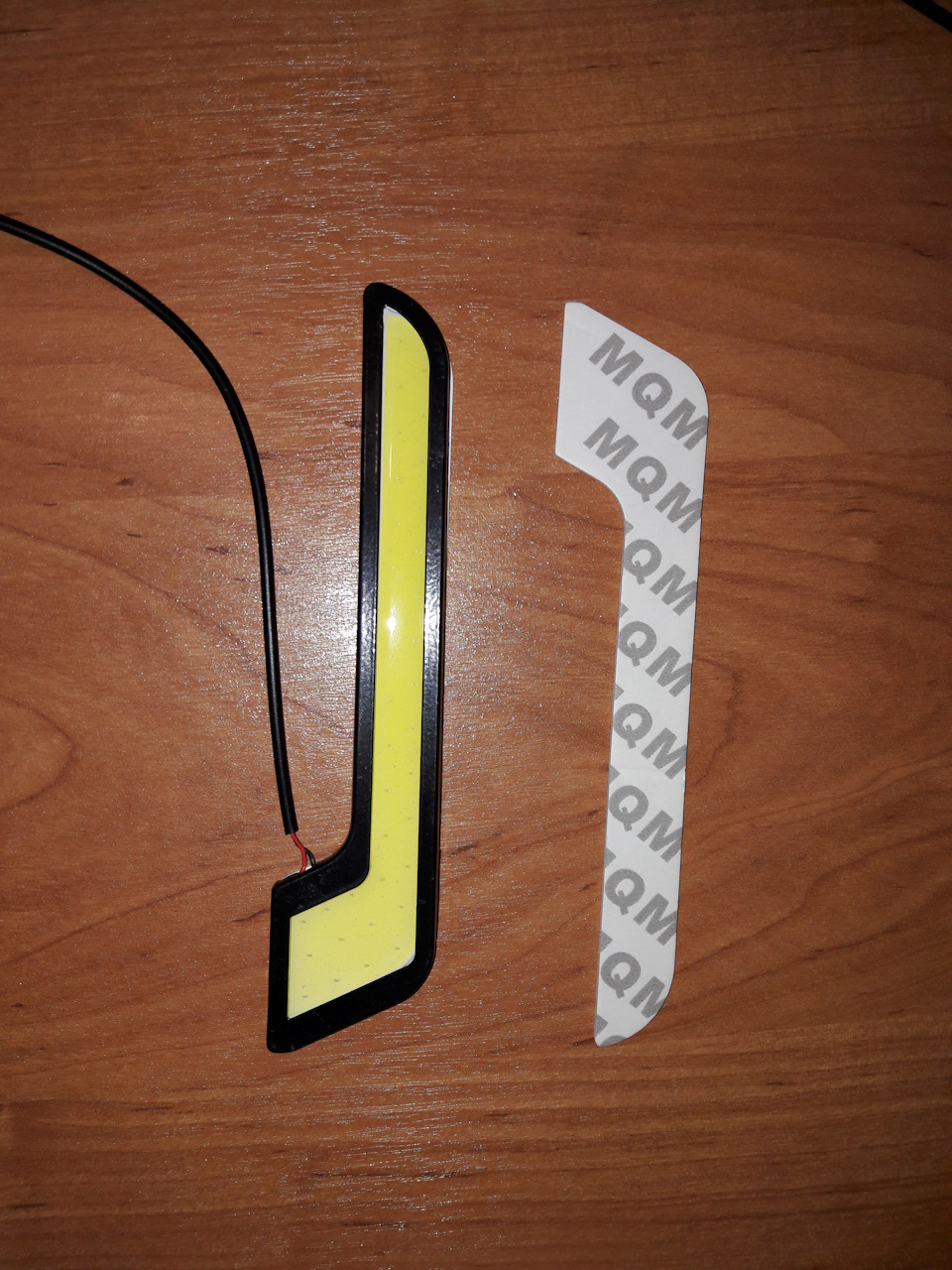

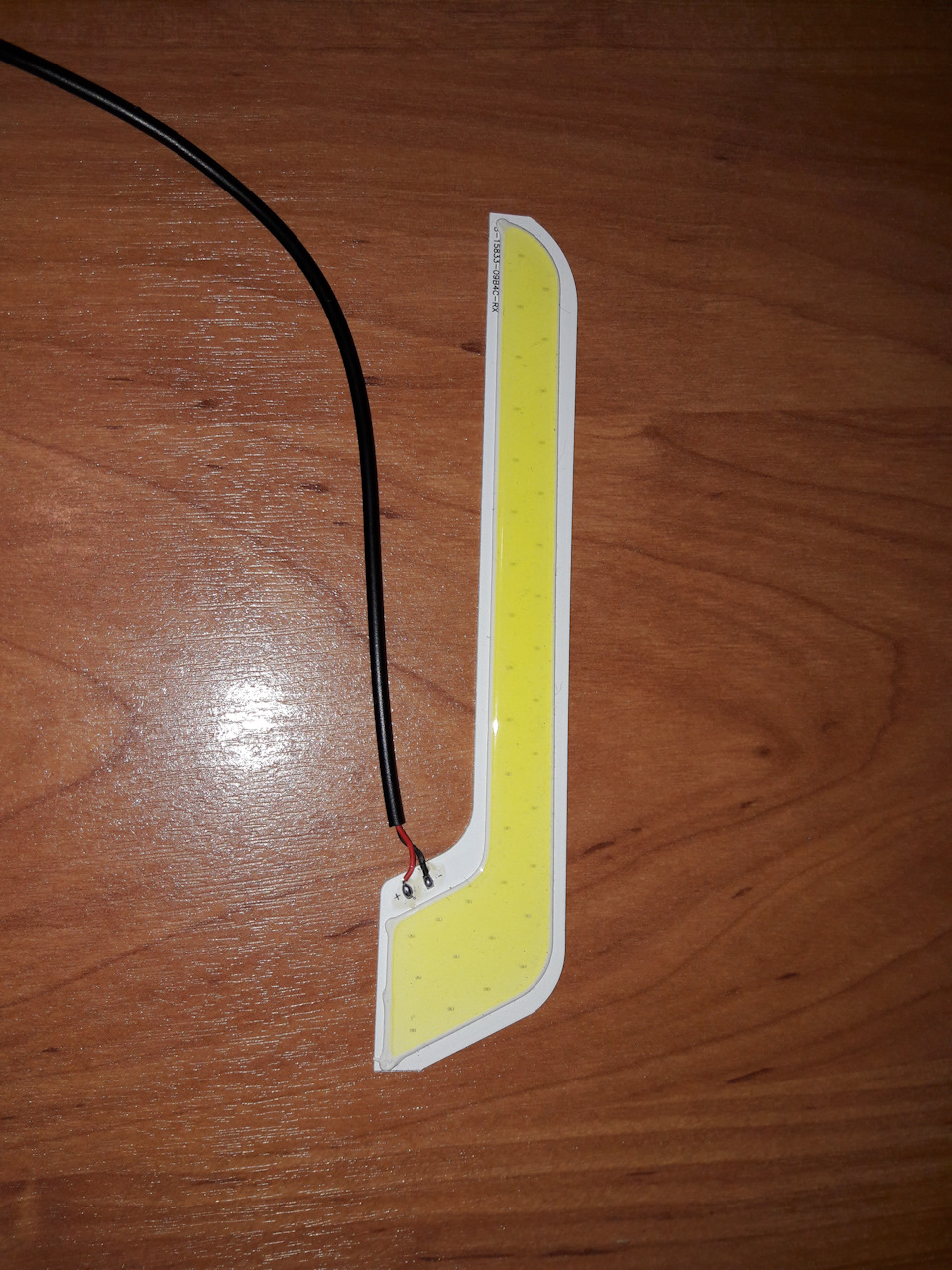

На этом варианте я собственно и остановился. Докупил гофру чтобы уложить в нее провода.
Результат ниже.
Процесс установки ДХО и контроллера DayLight+
Все схемы подключения дневных ходовых огней
На территории РФ уже более 8 лет действуют поправки в правила дорожного движения (ПДД), в соответствии с которыми движущееся транспортное средство в светлое время суток должно быть обозначено фарами ближнего света, противотуманными фарами (ПТФ) или дневными ходовыми огнями (ДХО). Использование для этих целей головных и противотуманных фар имеет ряд недостатков. Поэтому водители предпочитают покупать готовые модули ходовых огней и самостоятельно их устанавливать в своё авто. Как правильно подключить дневные ходовые огни, чтобы их эксплуатация была безопасной и не противоречила действующим законам?
Нюансы включения ходовых огней
Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.
Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.
Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.
Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…
Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.
Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.
Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.
Простейшая схема
Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Плюсовой провод подсоединяют на клемму «+» замка зажигания. Минусовой провод крепят на корпус машины в удобном месте.
В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа.
Включение через габариты или ближний свет
Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.
Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.
В данном схемотехническом решении имеется несколько недостатков:
Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.
Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.
При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.
Подключение через 4 контактное реле от генератора или датчика масла
Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона.
Контакты реле ДХО подключают так:
Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.
В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.
В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется.
Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.
Подключение через 5 контактное реле
Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.
Сначала о подключении реле для ДХО:
Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.
Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.
Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.
Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.
Блок управления ДХО
Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.
К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.
Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.
Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:
Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.
Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.
Лучшие схемы подключения ДХО своими руками на авто
Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.
Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.
Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.
Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.
Нюансы использования огней
Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.
Экспедиционный багажник на Ниву: как сделать и установить своими руками
В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.
Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.
Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент.
Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.
Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.
Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.
Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.
Проще некуда
Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.
Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.
Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.
Ближний свет или габариты
Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.
Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.
Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.
Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.
Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.
Схема простая и рабочая. Только имеет несколько недостатков:
Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.
Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.
Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.
4 контактное реле, генератор и датчик масла
Как правильно пристегнуть детское кресло в автомобиле: забота о безопасности
Это еще два способа, которые стоит рассмотреть. Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Но не в единой цепи.
Обе схемы предполагают, что ДХО будут включаться лишь тогда, когда запускается мотор. Питается система от генератора и основана на переключениях 4-контактника и геркона.
Подключение контактов реле выглядит так:
После подключения обязательно проводится настройка. Тут нужно запустить мотор и начать перемещать геркон около генератора, чтобы получить срабатывание и стабильную работу ходовиков. Потом геркон следует убрать в специальную термотрубку и зафиксировать.
Если геркона нет, тогда питание для ДХО можно подать через датчик давления масла. Тогда 86 контакт идет на лампу давления, а в остальном схема сохраняется в изначальном виде.
Схемы во многом отличные. Но их нельзя использовать в ситуациях, когда габариты основаны на светодиодах. Это единственный существенный минус.
5 контактное реле
Нейтральная передача на автомате: зачем нужна, когда можно и нельзя включать
Чтобы избавиться от минусов предыдущих схем, применяется вариант подключения через 5 контактное реле.
Реле соединяется следующим образом:
Поворачивая ключ в замке, к ДХО начинает поступать 12В, что позволяет зажечь лампы ходовиков. Включая габариты или головной свет, реле размыкает 87а контакт и замыкает 87 контакт. Тем самым ходовики выключаются, а другие фонари включаются. Такая схема хороша тем, что соответствует ГОСТу и ПДД. Плюс можно использовать диодные габариты.
Тут рекомендуется обязательно использовать стабилизатор напряжения. Недостаток схемы лишь в том, что при повороте ключа без запуска мотора ДХО будут светить.
Блок управления
Наиболее простым и надежным методом подключения считается применение блока управления и отказ от реле. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций.
Взять в лизинг легковой автомобиль физическому лицу: выгодно ли это
Но большая проблема в том, что чаще всего автомобилистам встречается китайский контроллер. Они не соответствуют ГОСТу и обладают низким качеством сборки.
Если использовать блоки управления, то только такие:
Эти производители отлично себя зарекомендовали, и предлагаемые ими блоки действительно работает качественно и эффективно. Причем первый из списка является решением отечественного производства.
Вторые два блока немецкие, продаются в сборе с ДХО, а потому стоят заметно дороже.
А как вы решаете проблему с подключением ДХО, которые фактически стали обязательным элементом?
Спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте свои вопросы!
